دليل المواصفات الفنية لتركيب تكييف كاريير عند وجود عوائق
بعد التعرف في المقالة السابقة على المعايير الهندسية لتركيب وحدات تكييف كاريير Optimax Pro والمسافات القياسية للمواسير والوحدات، ننتقل الآن إلى دراسة المواصفات الفنية لتركيب الوحدات الخارجية عند وجود العوائق لضمان أفضل تدفق للهواء وكفاءة تبريد مثالية.
تُعد المواصفات الفنية لتركيب تكييف كاريير الركيزة الأساسية لضمان كفاءة التبريد وإطالة العمر الافتراضي للجهاز، خاصة عند مواجهة تحديات الأماكن الضيقة والعوائق الإنشائية. تفرض هذه المواصفات أبعاداً دقيقة لتركيب الوحدات الخارجية؛ حيث يجب ترك مسافة لا تقل عن 16 سم خلف الوحدة لضمان سحب الهواء، وما لا يقل عن 50 سم إلى 100 سم أمام مخرج المروحة لمنع ارتداد الحرارة، مع ضرورة توفير مساحة جانبية قدرها 40 سم لتسهيل أعمال الصيانة، وذلك لضمان أفضل تدفق للهواء وتحقيق أداء مثالي تحت أصعب الظروف المناخية في مصر.لنتابع خبراء العالمية للتكييف.
المواصفات الفنية لتركيب تكييف كاريير في المساحات الضيقة وأمام الحوائط

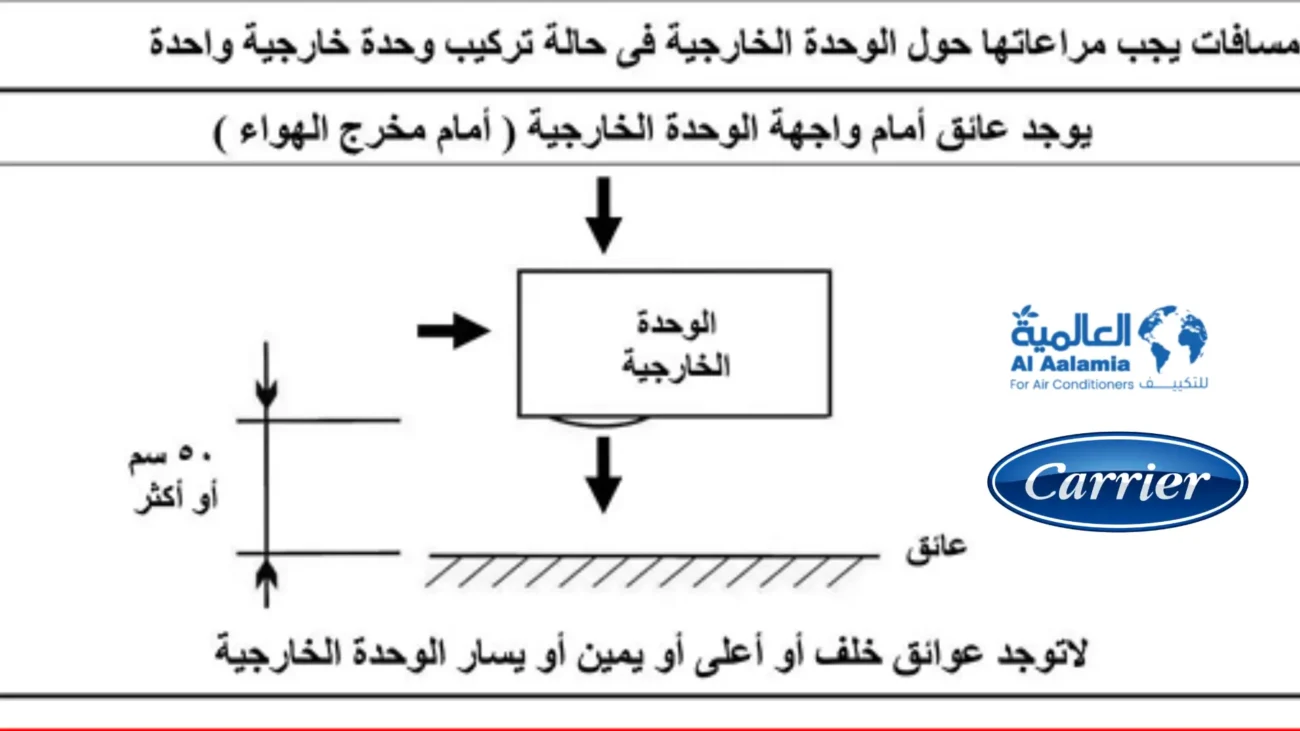

المسافة المطلوبة لضمان كفاءة التخلص من الحرارة الناتجة عن عملية التكثيف عند وجود عائق (مثل حائط أو سور) أمام مخرج مروحة الوحدة الخارجية:
- المسافة الحرجة أمام مخرج الهواء: في حالة تركيب وحدة خارجية واحدة مع وجود عائق مواجه لمخرج الهواء، يجب ألا تقل المسافة بين واجهة الوحدة (مخرج الهواء) وهذا العائق عن 50 سم أو أكثر.
- شرط خلو الجوانب الأخرى: يفترض هذا المخطط الفني عدم وجود أي عوائق أخرى خلف الوحدة، أو أعلاها، أو على جانبيها (اليمين واليسار)، لضمان سحب الهواء الجوي بحرية وتعويض الهواء المطرود من الأمام.
محددات تركيب تكييف كاريير عند وجود عوائق مزدوجة أمام وخلف الوحدة

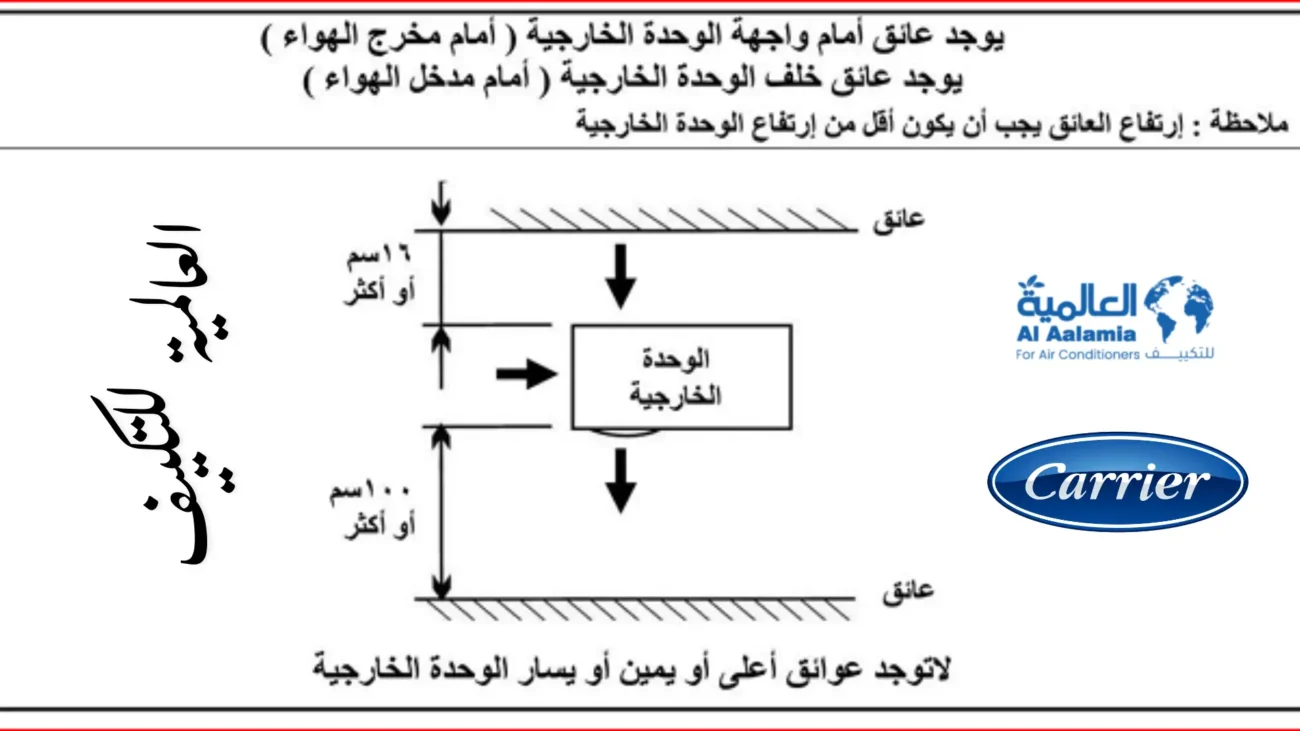

المسافة الخلفية (أمام مدخل الهواء): يجب ترك مسافة لا تقل عن 16 سم أو أكثر بين ظهر الوحدة الخارجية والعائق الخلفي لضمان سحب كمية كافية من الهواء الجوي.
- المسافة الأمامية (أمام مخرج الهواء): يجب ترك مسافة لا تقل عن 100 سم (1 متر) أو أكثر بين واجهة الوحدة والعائق المواجه لها، وذلك لتوفير مساحة كافية لطرد الهواء الساخن ومنع ارتداده مرة أخرى للوحدة.
- ارتفاع العائق: يشترط الدليل الفني أن يكون ارتفاع العائق (سواء الأمامي أو الخلفي) أقل من الارتفاع الكلي للوحدة الخارجية لضمان سهولة التخلص من الهواء الساخن للأعلى.
- شرط خلو الجوانب: تعتمد هذه القياسات على عدم وجود أي عوائق أخرى من الجهة العلوية، أو الجانب الأيمن، أو الجانب الأيسر للوحدة.
محددات تركيب تكييف كاريير عند وجود عوائق أمامية وعلوية
الأبعاد الفنية اللازمة لضمان طرد الحرارة ومنع تراكم الهواء الساخن فوق الوحدة في حال تركيبها في مكان “مخنق” سقفياً وأمامياً:
- المسافة الأمامية (أمام مخرج الهواء): في حال وجود عائق أمام مخرج هواء المروحة مع وجود سقف أو عائق علوي، يجب ألا تقل المسافة بين واجهة الوحدة والعائق الأمامي عن 100 سم (1 متر) أو أكثر.
- المسافة العلوية (فوق الوحدة): يجب ترك مسافة لا تقل عن 100 سم (1 متر) أو أكثر بين أعلى الوحدة الخارجية والعائق أو السقف الموجود فوقها، للسماح بتشتت الهواء الساخن ومنع ارتداده إلى المبادل الحراري.
- شرط خلو الجوانب الأخرى: تعتمد هذه المخططات على عدم وجود أي عوائق من الجهة الخلفية، أو الجانب الأيمن، أو الجانب الأيسر للوحدة لضمان سحب هواء تعويضي بارد.
المواصفات الفنية لتركيب تكييف كاريير عند وجود عائق خلفي
المسافةا المطلوبة لضمان سحب كمية كافية من هواء الجو اللازم لعملية التبادل الحراري عند وجود عائق (مثل حائط) خلف الوحدة الخارجية مباشرة:
- المسافة الخلفية الحرجة (أمام مدخل الهواء): في حالة تركيب وحدة خارجية واحدة مع وجود عائق من الجهة الخلفية، يجب ألا تقل المسافة بين ظهر الوحدة وهذا العائق عن 16 سم أو أكثر.
- شرط الكفاءة التشغيلية: تضمن هذه المسافة (16 سم) عدم اختناق سحب الهواء للمكثف، مما يحافظ على استقرار ضغوط الفريون وكفاءة التبريد.
- خلو الجهات الأخرى: يشترط تطبيق هذا المخطط الفني عدم وجود أي عوائق من الجهة الأمامية (مخرج الهواء)، أو الجهة العلوية، أو الجانبين الأيمن والأيسر للوحدة.
المواصفات الفنية لتركيب تكييف كاريير عند وجود عوائق خلفية وعلوية

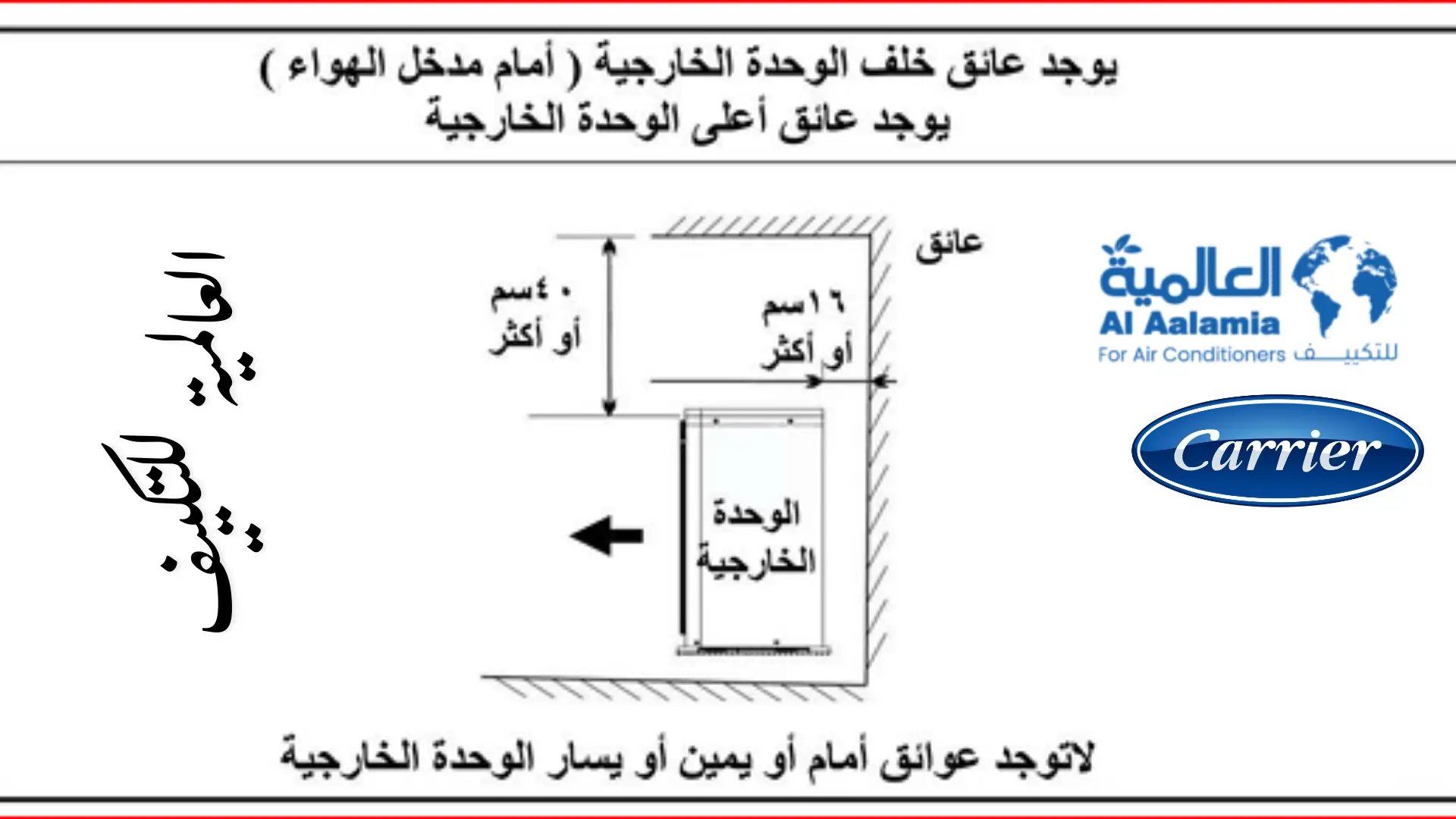

الأبعاد الهندسية الدنيا المطلوبة لضمان سحب الهواء وتشتيت الحرارة في حال تركيب الوحدة الخارجية في مكان مغطى أو أسفل سقف:
- المسافة الخلفية (أمام مدخل الهواء): يجب ألا تقل المسافة بين ظهر الوحدة الخارجية والعائق الخلفي (الحائط) عن 16 سم أو أكثر لضمان تدفق كمية كافية من الهواء للمبادل الحراري.
- المسافة العلوية (فوق الوحدة): في حال وجود سقف أو عائق أعلى الوحدة، يجب ترك مسافة لا تقل عن 40 سم أو أكثر بين أعلى الوحدة والعائق العلوي.
- أهمية الالتزام بالمسافات: تضمن هذه القياسات عدم احتباس الهواء الساخن فوق الوحدة وتسهل وصول الفني للمكونات الكهربائية والموتور أثناء عمليات الخدمة.
- خلو الجهات الأخرى: يشترط هذا المخطط عدم وجود أي عوائق من الجهة الأمامية (مخرج الهواء)، أو من الجانبين الأيمن والأيسر للوحدة.
ضوابط تركيب تكييف كاريير في الأماكن المحاطة بثلاثة عوائق

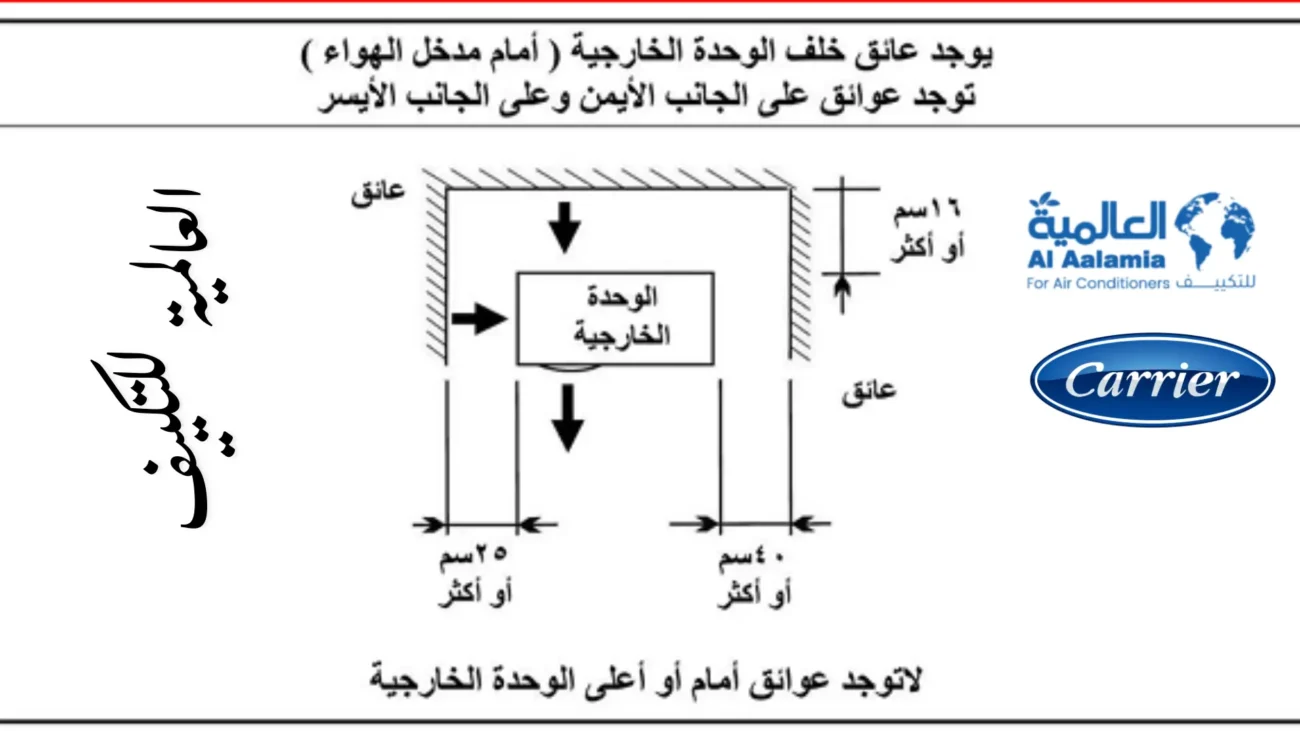

المسافات المطلوبة لضمان تدفق الهواء إلى المبادل الحراري (المكثف) عندما يتم وضع الوحدة الخارجية داخل ركن أو مساحة ضيقة محاطة بحوائط من الخلف ومن كلا الجانبين:
- المسافة الخلفية (أمام مدخل الهواء): يجب ألا تقل المسافة بين ظهر الوحدة الخارجية والعائق الخلفي عن 16 سم أو أكثر لضمان الحد الأدنى من سحب الهواء الجوي.
- المسافة من الجانب الأيمن: يجب ترك مسافة لا تقل عن 40 سم أو أكثر من جهة اليمين، وذلك لضمان سحب الهواء وتوفير مساحة كافية للفني للوصول إلى محابس المواسير والتوصيلات الكهربائية.
- المسافة من الجانب الأيسر: يجب ترك مسافة لا تقل عن 25 سم أو أكثر من جهة اليسار لضمان انسيابية دخول الهواء للملفات الجانبية للمكثف.
- شرط تصريف الهواء الساخن: يعتمد هذا المخطط على عدم وجود أي عوائق من الجهة الأمامية (مخرج الهواء) أو الجهة العلوية، للسماح بطرد الحرارة بعيداً عن منطقة سحب الهواء
ننتقل إلى تنظيم المسافات الهندسية في حالة تركيب أكثر من وحدة خارجية متجاورة، وهو مخطط حيوي للمشاريع والمباني التي تضم عدة أجهزة تكييف في مساحة واحدة
تكييف سبليت فري اير بارد، 1.5 حصان، ابيض – FR-12CR – New Relax
في المخزن
تكييف فريش سبليت 1.5 حصان بارد تربو FUFW12 C/IW-AG-FUFW12 C/O-X2
في المخزن
تكييف هاير اسبليت 1.5 حصان بارد سمارت كول HSU-12KCROOC
في المخزن
تكييف ميديا ميشن برو 1.5 حصان بارد فقط MSC1T-12CR-N
في المخزن
المواصفات الفنية لتركيب مصفوفة وحدات خارجية أكثر من وحدة

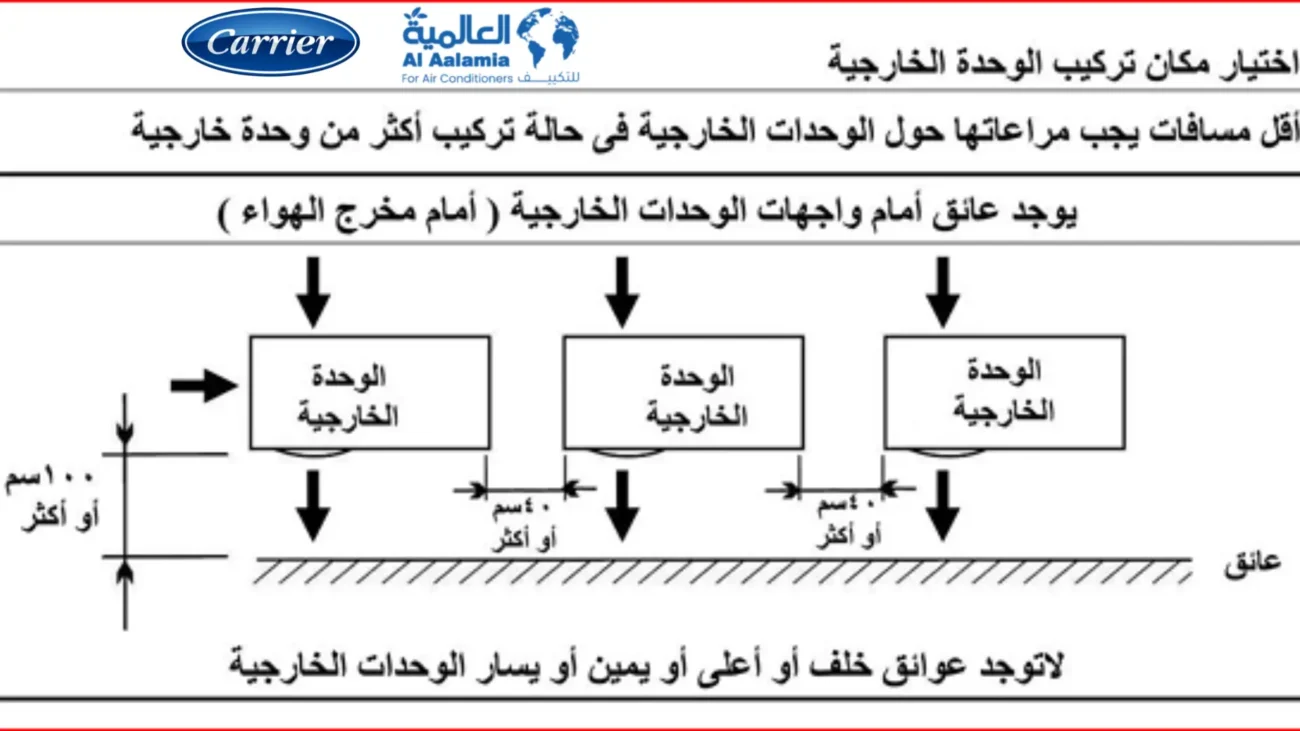

الأبعاد الفاصلة بين الوحدات الخارجية وعند وجود عائق مشترك أمام مخارج الهواء، وذلك لمنع تداخل التيارات الساخنة وضمان استقرار الضغوط:
- المسافة بين الوحدات المتجاورة: عند تركيب أكثر من وحدة خارجية في صف واحد، يجب ترك مسافة لا تقل عن 40 سم أو أكثر بين كل وحدة والوحدة التي تليها.
- المسافة أمام مخرج الهواء المشترك: في حال وجود عائق (سور أو حائط) مواجه لصفوف الوحدات، يجب ألا تقل المسافة بين واجهات الوحدات وهذا العائق عن 100 سم (1 متر) أو أكثر.
- أهمية المسافة الأمامية المضاعفة: تم رفع المسافة الأمامية هنا إلى متر كامل (مقارنة بـ 50 سم للوحدة المفردة) لاستيعاب الحجم الضخم من الهواء الساخن المطرود من عدة مراوح في آن واحد ومنع ارتداده.
- خلو الجهات الأخرى: يعتمد هذا التصميم على عدم وجود أي عوائق من الجهات الخلفية، أو العلوية، أو الجوانب الخارجية للمصفوفة لضمان سحب هواء تبريد كافٍ.
المواصفات الفنية لتركيب مجموعة وحدات تكييف بين حائطين

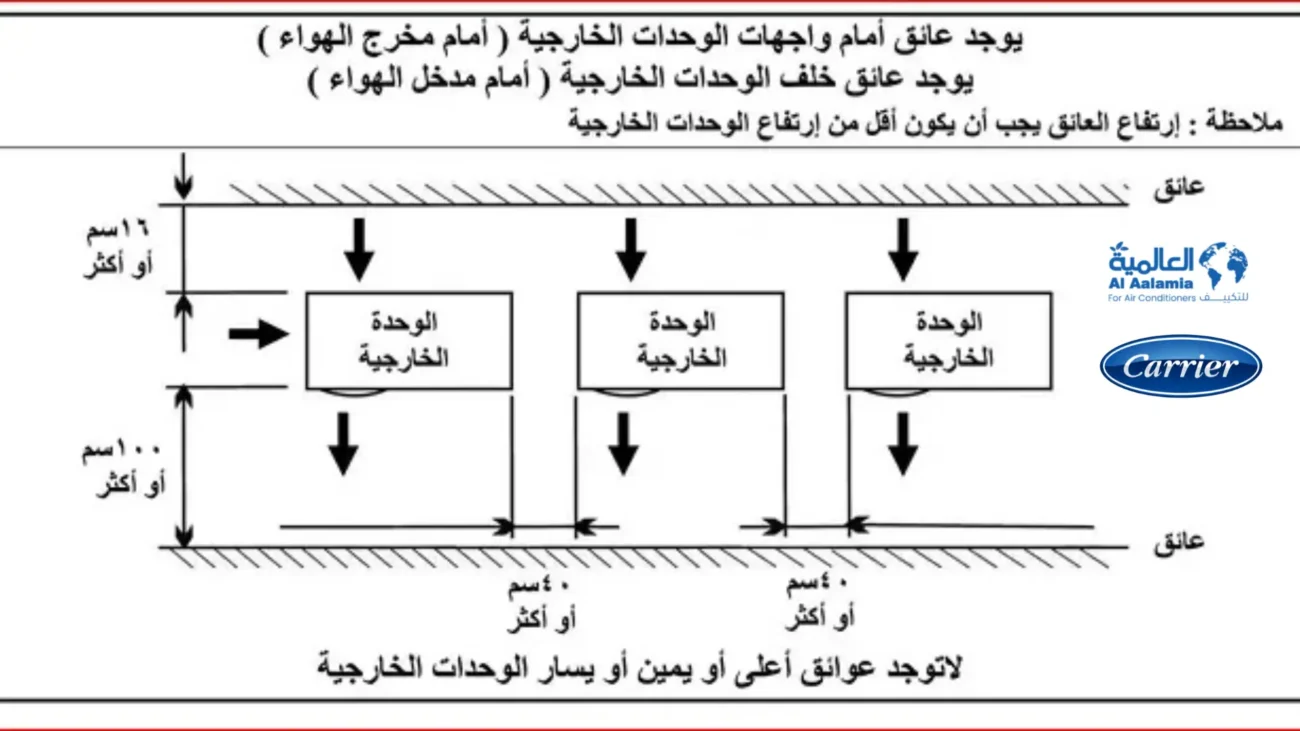

القياسات الدقيقة لضمان استقرار أداء الوحدات الخارجية عند تركيب أكثر من جهاز في ممر أو مساحة محصورة بين عائقين خلفي وأمامي:
- المسافة الخلفية المشتركة (مدخل الهواء): يجب ترك مسافة لا تقل عن 16 سم أو أكثر بين ظهر كافة الوحدات والعائق الخلفي لضمان سحب الهواء الجوي بانتظام لجميع الأجهزة.
- المسافة الأمامية المشتركة (مخرج الهواء): يجب ألا تقل المسافة بين واجهات الوحدات والعائق الأمامي المواجه لها عن 100 سم (1 متر) أو أكثر، وذلك لتوفير مساحة كافية لتصريف الحجم الكبير من الهواء الساخن المطرود من المروحة.
- المسافة البينية بين الوحدات: يجب الحفاظ على مسافة فاصلة لا تقل عن 40 سم أو أكثر بين كل وحدة والوحدة المجاورة لها لمنع التداخل الحراري وتسهيل عمليات الصيانة.
- شرط ارتفاع العائق: يشدد الدليل على ضرورة أن يكون ارتفاع العائق (سواء الأمامي أو الخلفي) أقل من الارتفاع الكلي للوحدات الخارجية، لضمان سهولة تشتت الهواء الساخن للأعلى وعدم احتباسه في منطقة السحب.
- خلو الجهات الأخرى: يعتمد هذا المخطط على عدم وجود أي عوائق من الجهة العلوية أو من الجوانب الخارجية للمصفوفة.
بعد معرفة قياسات التركيب عند العوائق، سنتعرف في المقالة القادمة على خطوات تركيب الوحدات الداخلية والخارجية وفحص الملحقات.
