دليل تجهيز وصلات فريون R410A لتكييف كاريير
بعد أن انتهينا في المقال السابق من شرح تركيب المواسير والميول الهندسية نصل الآن إلى المرحلة الأهم لضمان برودة مثالية لجهازك. في هذا الدليل من العالمية للتكييف سنشرح لك بالتفصيل كيفية تجهيز وصلات فريون R410A باحترافية تامة، مع توضيح أدق المعايير الفنية لشحن الفريون الإضافي. سواء كنت فنياً يبحث عن الدقة أو عميلاً يرغب في ضمان جودة التركيب، فإن اتباع هذه الخطوات هو السبيل الوحيد لحماية ‘الضاغط’ من التلف وضمان كفاءة تبريد تكييف كاريير لسنوات طويلة دون تسريب.
المعايير القياسية في تجهيز وصلات فريون R410A
القواعد الحسابية الدقيقة لإضافة شحنة غاز R410A والخطوات الهندسية لتجهيز الوصلات بما يضمن أعلى كفاءة تبريد وأطول عمر للضاغط
1. حالة أجهزة تكييف موديل 12K و 18K
- الشحنة القياسية: يتم توريد الوحدة الخارجية من المصنع مشحونة بكمية فريون مناسبة لوصلات بطول 3 متر.
- الزيادة المطلوبة: عندما يتجاوز طول الوصلات الـ 3 متر، يجب إضافة 15 جرام من فريون R410A لكل متر طولي زائد في موقع التركيب.
أمثلة حسابية:
- طول وصلات 8 متر: $\text{جرام} \ 75 = 15 \times (3 – 8)$.
- طول وصلات 12 متر: $\text{جرام} \ 135 = 15 \times (3 – 12)$.القواعد الحسابية الدقيقة لإضافة شحنة غاز R410A والخطوات الهندسية لتجهيز الوصلات بما يضمن أعلى كفاءة تبريد وأطول عمر للضاغط
2. حالة أجهزة تكييف موديل 24K
- الشحنة القياسية: تأتي الوحدة الخارجية مشحونة من المصنع لوصلات بطول 3 متر.
- الزيادة المطلوبة: عند تجاوز طول الوصلات الـ 3 متر، يلزم إضافة 30 جرام من فريون R410A لكل متر طولي زائد.
أمثلة حسابية:
- طول وصلات 8 متر: $\text{جرام} \ 150 = 30 \times (3 – 8)$.
- طول وصلات 12 متر: $\text{جرام} \ 270 = 30 \times (3 – 12)$.
نصائح فنية هامة من العالمية للتكييف
تؤكد شركة العالمية للتكييف على ضرورة دقة الشحن للأسباب التالية:
- زيادة الشحنة: إذا كانت شحنة الفريون أزيد من اللازم، فإن ذلك يؤدي إلى حدوث مشاكل ميكانيكية قد تنتهي بـ تلف الضاغط.
- نقص الشحنة: إذا كانت شحنة الفريون أقل من اللازم، فإن ذلك يؤثر سلباً على كفاءة التبريد ولن يصل الجهاز لدرجة الحرارة المطلوبة.
- طريقة الشحن: تذكر دائماً (كما ورد في المرحلة 16) أن فريون R410A يجب أن يُشحن في الحالة السائلة فقط.
تجهيز وصلات فريون R410A بالوحدة الخارجية وكيفية الفحص
الأجزاء الرئيسية لمابس الوحدة الخارجية التي يتم التعامل معها أثناء الربط واختبار الضغوط:
1. محابس ووصلات خط الغاز (المحبس الكبير)
- محبس الفلير الخاص بالغاز: نقطة ربط صامولة الفلير لماسورة الغاز القادمة من الوحدة الداخلية.
- مكان فتح وغلق محبس الغاز: النقطة التي يتم استخدام مفتاح “ألن كيه” فيها لفتح مسار الفريون أو غلقه.
- غطاء مكان فتح وغلق محبس الغاز: الغطاء النحاسي الذي يحمي آلية الفتح والغلق من الأتربة والتسريب.
2. محابس ووصلات خط السائل (المحبس الصغير)
- محبس الفلير الخاص بالسائل: نقطة ربط صامولة الفلير لماسورة السائل.
- مكان فتح وغلق محبس السائل: النقطة التي يتم منها تحرير الفريون في خط السائل.
- غطاء مكان فتح وغلق محبس السائل: الغطاء الواقي لمحبس خط السائل.
3. صمام الخدمة وقياس الضغط
- صمام قياس الضغط الخاص بمحبس الغاز: الصمام (البلف) الذي يتم من خلاله توصيل العدادات (المانيفولد) لشحن الجهاز أو قياس ضغط التشغيل.
- غطاء صمام قياس الضغط: غطاء الحماية الخاص ببلف الخدمة لمنع أي تسريب
نصيحة فنية من العالمية للتكييف
نصيحة من العالمية للتكييف: عند تجهيز وصلات فريون R410A، تأكد دائماً من أن الأغطية مربوطة بإحكام بمفتاح الربط، لأنها خط الدفاع الأخير ضد التسريب الدقيق.
توصيلات الوحدة الداخلية وتجهيز المواسير (كاريير)
العناصر الدقيقة للربط والمعدات الأساسية لضمان جودة التركيب
1. وصف توصيلات الفريون بالوحدة الداخلية
تعتمد كاريير نظام “الهالف يونيون” (Half Union) لربط المواسير بالوحدة الداخلية:
- الهالف يونيون الخاص بماسورة الغاز: نقطة الاتصال المخصصة للماسورة الأكبر قطراً.
- الهالف يونيون الخاص بماسورة السائل: نقطة الاتصال المخصصة للماسورة الأصغر قطراً.
2. وصف وصلات مواسير الفريون
تتكون مجموعة الوصلات من:
- وصلة ماسورة الغاز: الماسورة التي تنقل وسيط التبريد في حالته الغازية.
- وصلة ماسورة السائل: الماسورة التي تنقل وسيط التبريد في حالته السائلة.

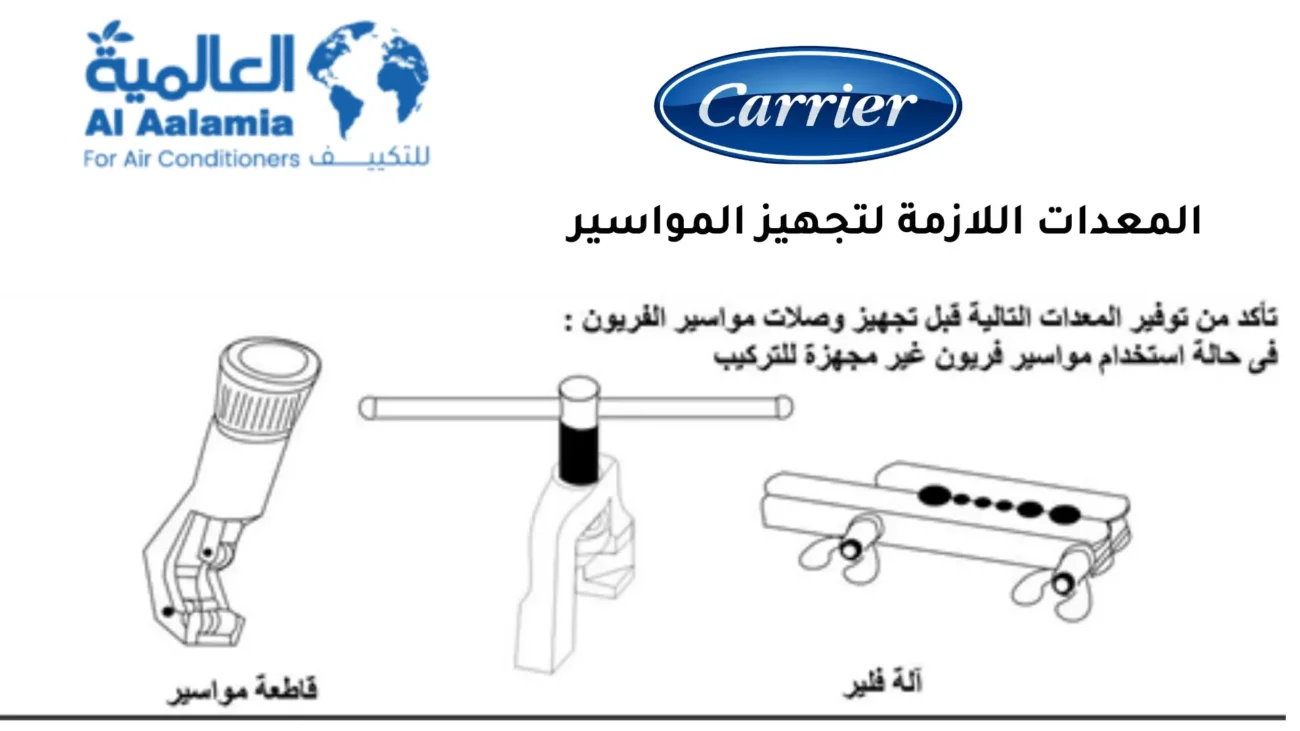

3. المعدات اللازمة لتجهيز المواسير (في حال عدم جاهزيتها)
تؤكد العالمية للتكييف على ضرورة توفر هذه الأدوات لضمان عدم حدوث تسريب ناتج عن سوء التجهيز:
- قاطعة مواسير: لضمان قطع الماسورة بشكل مستوٍ وعمودي تماماً.
- آلة فليـر (Flaring Tool): الأداة المستخدمة لتوسيع طرف الماسورة لعمل “شفة الفلير” التي تضمن الإحكام عند الربط.
توصية هندسية من العالمية للتكييف
عند استخدام قاطعة المواسير، يجب التأكد من إزالة الرايش (بقايا النحاس) من داخل الماسورة بعناية قبل عمل “الفلير”، لمنع دخول أي شوائب إلى دائرة التبريد، مما قد يؤدي لانسداد صمام التمدد أو تلف الضاغط.

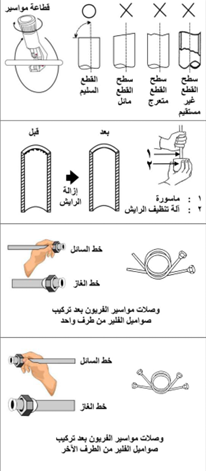

الدليل التطبيقي لتجهيز مواسير الفريون وفق معايير كتالوج كاريير
الخطوات الأربع الأساسية لإعداد المواسير باحترافية:
الخطوة (1): قطع المواسير
الإجراء: قم بفك الأغطية البلاستيكية من نهايات المواسير.
- الوضعية: وجه نهاية الماسورة إلى أسفل أثناء القطع.
- الأداة: استخدم قاطعة المواسير لقطع النحاس.
- ملاحظة فنية: تنصحكم العالمية للتكييف بضرورة أن يكون سطح القطع مستقيماً تماماً؛ فالكتالوج يحذر من الأسطح المائلة، المتعرجة، أو غير المستقيمة لأنها تسبب فشل “شفة الفلير”.
الخطوة (2): إزالة الزوائد (الرايش)
- الإجراء: قم بإزالة الزوائد الموجودة بطرف الماسورة باستخدام مبرد أو الجزء المخصص لذلك في سكينة الفلير.
- تنبيه هام: يجب أن يظل طرف الماسورة متجهاً للأسفل أثناء تنظيف الرايش لمنع دخول أي فتات نحاسي داخل الماسورة.
الخطوة (3): تركيب صواميل الفلير (الطرف الأول)
- خط الغاز: قم بتركيب صامولة الفلير الكبيرة على طرف ماسورة الغاز.
- خط السائل: قم بتركيب صامولة الفلير الصغيرة على طرف ماسورة السائل.
- تذكير: يتم التركيب قبل البدء في عملية توسيع الماسورة (عمل الفلير).
الخطوة (4): تركيب صواميل الفلير (الطرف الآخر)
يتم تكرار نفس الإجراء بتركيب الصواميل الخاصة بالطرف الآخر للوصلات (جهة الوحدة الأخرى) لضمان جاهزية الوصلة بالكامل قبل البدء في مرحلة كبس الشفة.
مذكرة فنية من العالمية للتكييف
إن توجيه الماسورة لأسفل أثناء القطع والتنظيف (الخطوات 1 و 2) هو السر المهني لمنع انسداد دائرة التبريد لاحقاً، حيث إن أي ذرة نحاس تدخل الماسورة قد تؤدي إلى تعطل صمام التمدد أو تلف الضاغط.
اتصل بنادليل إنهاء شفة الفلير باحترافية: الضمان الهندسي لمنع تسريب الغاز
الخطوة الخامسة والنهائية في تجهيز المواسير والمعايير القياسية للشفة الناجحة:
الخطوة (5): تشكيل طرف الماسورة (عمل الفلير)
- الإجراء: استخدم آلة الفلير المخصصة لتشكيل النهاية المخروطية لمواسير الغاز والسائل.
- التركيب: يتم تركيب آلة الفلير على طرف الماسورة مع ضبط البروز المطلوب حسب القطر

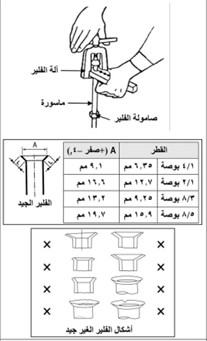

المواصفات القياسية للفلير الجيد (أبعاد القطر A)
تحدد كاريير قياسات دقيقة لقطر الشفة الخارجي (A) لضمان مطابقتها للصواميل:
القطر المطلوب للشفة (A) ملم |
القطر بالمليمتر |
قطر الماسورة (بوصة) |
|---|---|---|
9.1 ملم |
6.35 ملم |
1/4 بوصة |
16.6 ملم |
12.7 ملم |
1/2 بوصة |
13.2 ملم |
9.35 ملم |
3/8 بوصة |
19.7 ملم |
15.9 ملم |
5/8 بوصة |
سمات الفلير الاحترافي (نصائح العالمية للتكييف)
وفقاً للكتالوج، الفلير الجيد يجب أن يتمتع بالآتي:
- السطح الداخلي: يجب أن يكون مصقولاً وناعماً تماماً لضمان الإحكام.
- الحافة: يجب أن تكون الحافة ناعمة وخالية من التشققات.
- التجانس: يجب أن تكون الجوانب المخروطية ذات طول متساوٍ (متجانسة) من جميع الجهات.
تنبيه هام من العالمية للتكييف
يحذر كتالوج كاريير من الوقوع في أخطاء التشكيل الموضحة بالرسومات (X)، مثل الشفة المائلة، المتشققة، أو غير مكتملة الطول، حيث إن أي عيب في شكل الفلير سيؤدي حتماً إلى تسريب الغاز وفقدان كفاءة التبريد.

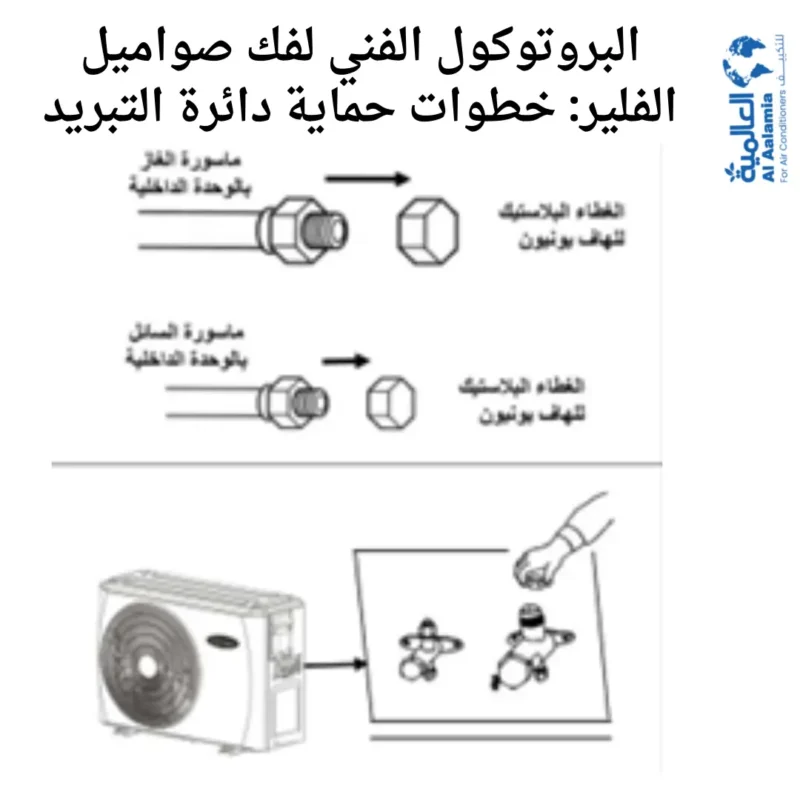

البروتوكول الفني لفك صواميل الفلير: خطوات حماية دائرة التبريد
والمرحلتين السادسة والسابعة من خطوات تجهيز الوصلات:
الخطوة (6): فك صواميل الفلير من الوحدة الداخلية
- الإجراء: قم بفك صامولتي الفلير (لخط الغاز وخط السائل) من وصلة “الهالف يونيون” الموجودة بالوحدة الداخلية.
- تنبيه العالمية للتكييف الهام: يشدد كتالوج كاريير على عدم فك هذه الصواميل إلا عند البدء الفعلي في توصيل المواسير المجهزة، وذلك لضمان عدم دخول أي رطوبة أو أتربة للمبخر.
الخطوة (7): فك صواميل الفلير من الوحدة الخارجية
- الإجراء: قم بفك صامولتي الفلير من محابس الوحدة الخارجية (محبس الغاز ومحبس السائل).
تنبيهات فنية:
- لا تقم بفك الصواميل إلا عند الانتهاء تماماً من تجهيز الوصلات وتأهبها للربط.
- نصيحة للمحترفين: يجب فك صواميل الوحدة الخارجية قبل تثبيت الوحدة على التحميلة الحائطية (الكابولي) لتسهيل الحركة وضمان عدم إجهاد المحابس أثناء الفك.
توصيات العالمية للتكييف لسلامة الدائرة:
- حماية المحابس: عند فك الصواميل، تأكد من نظافة سن القلاووظ الخاص بالمحابس.
- منع الرطوبة: بقاء الأغطية والصواميل في مكانها حتى لحظة الربط هو الضمان الوحيد لمنع تكون الأحماض داخل الدائرة نتيجة تفاعل الرطوبة مع زيت الضاغط.

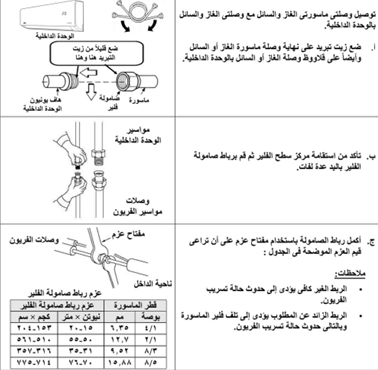

دليل لربط مواسير الفريون بالوحدة الداخلية (كاريير)
الخطوات الثلاث الصحيحة لربط الوصلات بمهنية عالية:
الخطوة (أ): التحضير والتزييت
- الإجراء: قم بوضع كمية قليلة من زيت التبريد على نهاية ماسورة الغاز (أو السائل) وعلى قلاووظ “الهالف يونيون” الخاص بالوحدة الداخلية.
- الهدف: تسهيل عملية الربط وتقليل الاحتكاك بين الأسطح النحاسية لضمان إحكام الغلق
الخطوة (ب): المحاذاة والربط اليدوي
- الإجراء: تأكد من استقامة مركز سطح الفلير تماماً مع مركز فتحة “الهالف يونيون”.
- الربط اليدوي: قم بربط صامولة الفلير بيدك لعدة لفات أولاً.
- نصيحة العالمية للتكييف: الربط اليدوي في البداية يضمن أن الصامولة تسير في مسار القلاووظ الصحيح دون إتلاف السنون.
الخطوة (ج): الربط النهائي بمفتاح العزم (Torque Wrench)
لضمان عدم حدوث تسريب، تحدد كاريير قيم عزم دوران دقيقة لكل قطر ماسورة:
عزم الربط المطلـوب (نيوتن × متر) |
القطر بالمليمتر |
قطر الماسورة (بوصة) |
|---|---|---|
15 - 20 نيوتن.متر |
6.35 ملم |
1/4 بوصة |
50 - 55 نيوتن.متر |
12.7 ملم |
1/2 بوصة |
31 - 35 نيوتن.متر |
9.52 ملم |
3/8 بوصة |
70 - 76 نيوتن.متر |
15.88 ملم |
5/8 بوصة |
تنبيهات فنية هامة من العالمية للتكييف
يحذر الكتالوج من خطأين شائعين في الربط:
- الربط غير الكافي: يؤدي حتماً إلى حدوث حالة تسريب للفريون بمرور الوقت.
- الربط الزائد عن المطلوب: يؤدي إلى تلف شفة الفلير أو كسرها، وبالتالي حدوث تسريب مفاجئ للغاز.
