تكييف كاريير: دليل تركيب مجموعات ومصفوفات الوحدات الخارجية
بعد معرفة قياسات تركيب الوحدات عند العوائق فى المقالة السابقة ، نبدأ الآن في دليل تركيب مجموعات ومصفوفات الوحدات الخارجية لضمان أفضل أداء وكفاءة تبريد.
تعد عملية تركيب الوحدات الخارجية للتكييف (Outdoor Units Layout) الركيزة الأساسية لضمان كفاءة نظام التكييف واستدامته. فالتصميم الهندسي السليم لهذه المصفوفات ليس مجرد تنسيق جمالي، بل هو إجراء فني دقيق يهدف لمنع ظاهرة الاحتباس الحراري (Heat Recirculation) التي تتسبب في إجهاد الكومبريسور وزيادة استهلاك الكهرباء. في هذا الدليل، نستعرض المواصفات القياسية للمسافات البينية والترتيب المثالي للمصفوفات، لضمان تدفق هواء انسيابي يحقق أقصى أداء للتبريد حتى في أقسى الظروف المناخية بالسوق المصري.
دليل تركيب تكييف كاريير: تنظيم المسافات للمجموعات في المساحات المفتوحة
الأبعاد الهندسية الدنيا المطلوبة لضمان سحب هواء مثالي لمجموعة من الوحدات الخارجية عندما تكون المنطقة أمامها مكشوفة تماماً، مما يعزز من كفاءة التبادل الحراري:

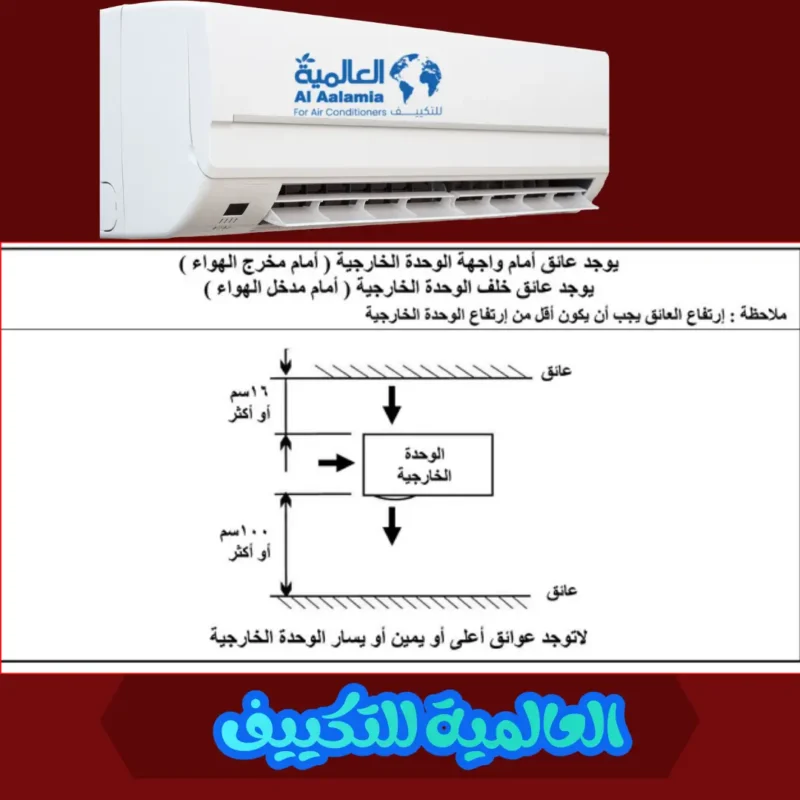

مخطط المسافات البينية لتركيب مجموعة وحدات خارجية مع عائق خلفي
في هذه الحالة يتم التركيز على تأمين تدفق الهواء من الخلف والتباعد البيني بين الأجهزة:
- المسافة الخلفية المشتركة: يجب ترك مسافة لا تقل عن 16 سم أو أكثر بين ظهر جميع الوحدات الخارجية والعائق الخلفي (الحائط) لضمان سحب الهواء الجوي بحرية.
- المسافة البينية بين الوحدات: يجب الحفاظ على مسافة فاصلة لا تقل عن 40 سم أو أكثر بين كل وحدة والوحدة المجاورة لها لضمان عدم تداخل سحب الهواء وتسهيل الوصول للصيانة الجانبية.
- شرط التهوية الأمامية والعلوية: يعتمد هذا المخطط على عدم وجود أي عوائق تماماً من الجهة الأمامية (مخرج الهواء)، أو الجهة العلوية، أو من الجانبين الأيمن والأيسر للمجموعة بالكامل.
المسافات الهندسية بتحليل أكثر الحالات تعقيداً: تركيب مصفوفة وحدات تكييف محاطة بالعوائق من ثلاث جهات، بالإضافة إلى التنظيم الرأسي والمواجه للوحدات
تركيب تكييف كاريير: المسافات القصوى للمصفوفات والتركيبات المتقابلة
الأبعاد النهائية الواجب الالتزام بها عند تركيب عدة وحدات خارجية في مساحات ضيقة أو متواجهة، لضمان استقرار تكييف المكان دون أعطال ناتجة عن احتباس الحرارة

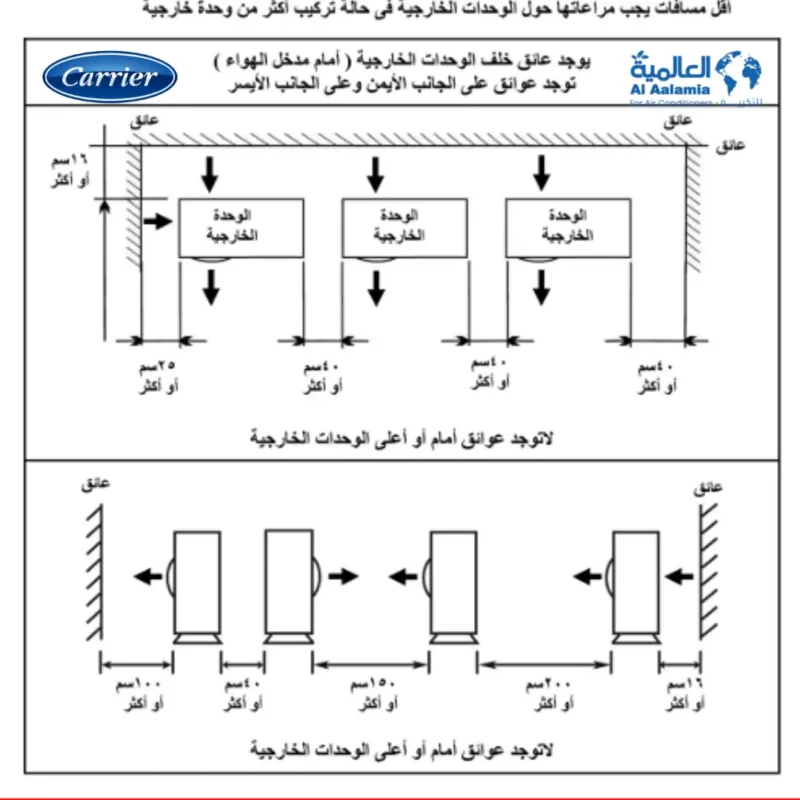

1.مصفوفة وحدات محاطة بثلاث جهات (خلف وجانبين)
عند تركيب أكثر من وحدة خارجية في ركن محاط بالحوائط، يجب الالتزام بالآتي لضمان سحب الهواء:
- المسافة الخلفية: يجب ترك 16 سم أو أكثر بين ظهر الوحدات والحائط الخلفي.
- المسافة الجانبية (يمين): يجب ترك 40 سم أو أكثر في نهاية المصفوفة من جهة اليمين.
- المسافة الجانبية (يسار): يجب ترك 25 سم أو أكثر في نهاية المصفوفة من جهة اليسار.
- المسافة البينية: الحفاظ على 40 سم أو أكثر بين كل وحدة والأخرى داخل المصفوفة
2. تنظيم الوحدات في حالة المواجهة (التركيب المتقابل)
في الممرات الضيقة أو الأسطح التي تتواجه فيها الوحدات، يحدد الدليل مسافات تضمن عدم سحب هواء ساخن من وحدة لأخرى:
- المواجهة المباشرة (مخرج أمام مخرج): يجب ترك مسافة لا تقل عن 200 سم (2 متر) أو أكثر بين واجهتي وحدتين متقابلتين.
- المواجهة العكسية (مدخل أمام مدخل): يجب ترك مسافة لا تقل عن 40 سم أو أكثر بين ظهري وحدتين متقابلتين.
- المواجهة المختلطة (مخرج أمام مدخل): يجب ترك مسافة لا تقل عن 150 سم (1.5 متر) أو أكثر بين واجهة وحدة وظهر الوحدة المقابلة لها.
- المسافة من الحوائط الجانبية: يجب الالتزام بمسافة 100 سم من الحائط الأمامي و16 سم من الحائط الخلفي في نهاية الممر.
دليل تكييف كاريير المتطلبات الفنية لفحص موقع تركيب الوحدات الداخلية
قائمة تدقيق (Checklist) مخصصة للوحدة الداخلية فى تكييف كاريير ، تهدف إلى التأكد من أن الموقع المختار سيوفر أفضل أداء لـ تكييف الغرفة دون عوائق فنية.
بنود فحص موقع الوحدة الداخلية
يجب على الفني أو العميل التأكد من العلامات التالية قبل تثبيت الحامل الحائطي:
- حرية الحركة والصيانة: التأكد من أن المكان يسمح بحرية حركة الهواء (داخل وخارج الوحدة) ويوفر مساحة كافية لإجراء عمليات الخدمة والصيانة الدورية بسهولة.
- سلامة المسار الإنشائي: يجب أن يسمح موقع التركيب بعمل فتحة الحائط اللازمة لمرور مواسير الفريون، الكابلات، وخرطوم التصريف، بشرط ألا تتعارض هذه الفتحة مع عمود خرساني، كمر، أو خطوط تغذية كهربائية ومواسير داخل الحائط.
- القرب من الوحدة الخارجية: فحص مدى قرب الموقع من مكان تركيب الوحدة الخارجية لتقليل أطوال المواسير قدر الإمكان.
- كفاءة التغطية: التأكد من أن موقع الوحدة يسمح بتوزيع الهواء ليغطي أكبر جزء ممكن من مساحة الغرفة المكيّفة
- الحماية البيئية: التأكد من أن المكان بعيد تماماً عن أشعة الشمس المباشرة.
- الوقاية الحرارية: فحص خلو الموقع من أي مصادر حرارية قد تؤثر على دقة عمل الحساسات أو أداء الوحدة.
دليل تكييف كاريير المتطلبات الفنية لفحص موقع تركيب الوحدات الخارجية
قائمة تدقيق (Checklist) شاملة للوحدة الخارجية، تهدف إلى التأكد من أن الموقع المختار سيوفر بيئة تشغيل آمنة ومستقرة لـ تكييف الهواء بكفاءة تامة
بنود فحص موقع الوحدة الخارجية
يجب على الفني مراجعة النقاط التالية بدقة قبل البدء في أعمال التثبيت:
- القرب من مصدر الكهرباء: التأكد من أن مكان التركيب قريب من مصدر التيار الكهربائي المخصص لتغذية الجهاز.
- حرية حركة الهواء والصيانة: ضمان وجود مساحة تسمح بحرية دخول الهواء للوحدة وخروجه منها، مع توفير مساحة كافية لتسهيل عمليات الخدمة والصيانة.
- التوافق مع فتحة الحائط: التأكد من أن موقع التركيب يتناسب مع مكان فتحة الحائط المخصصة لمرور الوصلات.
- المسافة بين الوحدتين: التحقق من أن موقع التركيب قريب من الوحدة الداخلية لتقليل طول المواسير.
- الصلابة الهيكلية: التأكد من أن مكان التركيب (سواء كان قاعدة أو حاملاً) يتحمل وزن الوحدة الخارجية بالكامل.
- الحماية من الحرارة: اختيار مكان بعيد عن أشعة الشمس المباشرة أو أي مناطق ساخنة لتقليل الأحمال على الضاغط.
- نظافة البيئة المحيطة: التأكد من أن الموقع نظيف وخالٍ من الأتربة التي قد تسد المبادل الحراري.
- مراعاة الجيرة: التأكد من أن موقع التركيب لن يتسبب في إزعاج الجيران بسبب صوت التشغيل أو الهواء الساخن الخارج من الوحدة.
تكييف سبليت فري اير بارد، 1.5 حصان، ابيض – FR-12CR – New Relax
في المخزن
تكييف فريش سبليت 1.5 حصان بارد تربو FUFW12 C/IW-AG-FUFW12 C/O-X2
في المخزن
تكييف هاير اسبليت 1.5 حصان بارد سمارت كول HSU-12KCROOC
في المخزن
تكييف ميديا ميشن برو 1.5 حصان بارد فقط MSC1T-12CR-N
في المخزن
تركيب تكييف كاريير القائمة النهائية لفحص وصلات مواسير الفريون
الرابط بين الوحدتين الداخلية والخارجية، وهي معايير حاسمة لضمان كفاءة التبريد وطول عمر الضاغط
بنود فحص وصلات المواسير
يجب التأكد من استيفاء النقاط التالية قبل إتمام عملية الربط النهائي:
- الالتزام بالأطوال القانونية: التأكد من تجنب اختيار طول زائد عن الحد المسموح به لوصلات مواسير الفريون بين الوحدتين الخارجية والداخلية وفقاً لموديل الجهاز.
- مراعاة فرق الارتفاع: التأكد من تجنب الارتفاع الزائد عن الحد المسموح به بين الوحدتين، خاصة في الحالات التي تكون فيها الوحدة الخارجية في مستوى أعلى من الوحدة الداخلية.
- تقليل الانحناءات: مراجعة مسار المواسير للتأكد من عدم عمل انحناءات كثيرة (Bends) عند توصيلها، لضمان انسيابية حركة وسيط التبريد.
- مصيدة الزيت (Oil Trap): التأكد من مراعاة عمل مصيدة زيت فنية في حال وجود زيادة في طول الوصلة أو فرق الارتفاع (حسب التعليمات الفنية)، وذلك لضمان عودة الزيت للضاغط وحمايته من التلف.
1.ملحقات التركيبات القياسية (تكييف كاريير)
الاستخدام |
الكمية |
التوصيف |
|---|---|---|
لتشغيل وحدة التحكم اللاسلكية (الريموت). |
2 |
بطارية 1.5 فولت مقاس AAA
|
لتشغيل جهاز التكييف والتحكم الكامل في وظائفه. |
1 |
وحدة التحكم اللاسلكية |
لتثبيت الريموت كنترول على الحائط لسهولة الوصول إليه. |
1 |
حامل وحدة التحكم اللاسلكية |
كتيب يوضح تعليمات تشغيل الجهاز للمستخدم النهائي. |
1 |
دليل المالك |
كتيب يوضح التعليمات الفنية الصحيحة لتركيب الجهاز. |
1 |
دليل التركيبات |
اللوحة المعدنية المخصصة لتثبيت الوحدة الداخلية على الحائط. |
1 |
حامل تركيب الوحدة الداخلية |
لإتمام التوصيل الكهربائي بين الوحدتين ومفتاح التشغيل. |
1 |
كابلات كهربائية (للسوق المحلي) |
الكابولي المخصص لتثبيت الوحدة الخارجية على الحوائط. |
1 |
التحميلة الحائطية للوحدة الخارجية |
2 جدول الملحقات الاختيارية (التي لا يتم توريدها من المصنع)
هذه الملحقات تُستخدم لتحسين التركيب أو إضافة وظائف ذكية ويتم توفيرها حسب الحاجة
غرض الاستخدام الفني |
التوصيف |
|---|---|
التحكم في التكييف عن بُعد عبر الهاتف الذكي والإنترنت. |
وحدة تحكم واي فاي (إختيارية) |
إدارة مجموعة من الأجهزة بواسطة نظام إدارة المباني. |
كنترول مركزي (BMS) |
تغطية الخلوص في الحائط ومنع تسرب الأتربة أو الحشرات. |
جلابة لفتحة الحائط ومعجون مانع للتسرب |
لصق عازل وصلات مواسير الفريون بإحكام.
|
شريط لاصق لعازل المواسير |
ربط وتنسيق حزمة المواسير والكابلات وخرطوم المياه |
شريط لاصق لتشطيب التركيبات |
تصريف المياه من الوحدة الداخلية إلى الخارج (قطر 16-17 مم). |
خرطوم تصريف مياه التكثيف |
لضبط شحنة الفريون في حال زاد طول المواسير عن 3 أمتار. |
فريون R410A |
تثبيت الحزمة المكونة من المواسير والكابلات على الحوائط. |
مشابك أو حوامل تثبيت |
خريطة ترتيب أعمال تركيب أجهزة تكييف كاريير
وبعد استعراض خرائط المسافات الهندسية وقوائم الفحص، وتنظيم المجموعات والوحدات المتقابلة، ننتقل في المرحلة التالية إلى التنفيذ العملي لتركيب الوحدة الداخلية وتجهيز مسار الوصلات خطوة بخطوة
