تكييف كاريير: الدليل التنفيذي لتركيب الوحدة الداخلية
لقد تحدثنا في المقالة السابقة عن تنظيم المسافات الهندسية للمجموعات والوحدات الخارجية، وقوائم الفحص لضمان الأداء الأمثل، ونستكمل في هذه المقالة بالتركيز على التنفيذ العملي لتركيب الوحدة الداخلية وتجهيز مسار المواسير والكابلات وفق المعايير الفنية.
يعتبر تركيب الوحدة الداخلية للتكييف الخطوة المحورية لضمان كفاءة التبريد وهدوء التشغيل، حيث يتطلب دقة فنية في تحديد زوايا الصرف وتثبيت الحامل لضمان أداء مثالي طويل الأمد. نستعرض في هذا الدليل الخطوات التنفيذية والمعايير الهندسية اللازمة لتجهيز المسارات وتركيب وحدة تكييف كاريير باحترافية تامة
تركيب الوحدة الداخلية - التجهيز قبل التركيب
تحدد هذه المرحلة الخطوة رقم (1) وهي تحديد مكان فتحة الحائط وتجهيز مسار الوصلات:
1. إرشادات عمل فتحة الحائط
- خروج الوصلات من خلف الوحدة: في حال خروج مواسير الفريون والكابلات وخرطوم الصرف من خلف الوحدة مباشرة، يتم عمل فتحة بقطر 65 مم في أحد المكانين المخصصين خلف الوحدة حسب ظروف التركيب.
- خروج الوصلات من الجوانب: في حال خروج الوصلات من الجانب الأيمن أو الأيسر للوحدة، يجب فك الغطاء البلاستيكي الجانبي المخصص لخروج مجموعة المواسير والكابلات وخرطوم الصرف.
2. أبعاد وتحديد أماكن الفتحات حسب موديل الجهاز
- يجب الالتزام بمسافة لا تقل عن 150 مم أو أكثر من السقف لجميع الموديلات لضمان سحب الهواء، وتتوزع أماكن الفتحات كالتالي:
مسافة الفتحة من يسار الحائط |
مسافة الفتحة من يمين الحائط |
العرض الكلي للوحدة |
موديل الجهاز |
|---|---|---|---|
على مسافة 120 مم أو أكثر من الحائط. |
على مسافة 120 مم أو أكثر من الحائط. |
812 مم |
جهاز موديل 12K |
على مسافة 120 مم أو أكثر من الحائط. |
على مسافة 120 مم أو أكثر من الحائط. |
980 مم |
جهاز موديل 18K |
على مسافة 120 مم أو أكثر من الحائط. |
على مسافة 120 مم أو أكثر من الحائط. |
1082 مم |
جهاز موديل 24K |
تركيب الوحدة الداخلية للتكييف: عمل الفتحة وتثبيت الحامل
الخطوات العملية والتحذيرات الهامة لضمان تثبيت آمن وصرف مياه سليم لـ تكييف الهواء:الخطوة (2) عمل فتحة الحائط
1.يجب مراعاة النقاط التالية قبل وأثناء ثقب الحائط
- فحص المسار: التأكد من عدم وجود أسياخ حديد، مواسير في مكان الفتحة، أو أسلاك وخطوط تغذية كهربائية.
- سلامة السطح: يجب أن يكون الحائط مستوياً وعمودياً لضمان استقرار الوحدة وتفادي تساقط مياه التكثيف داخل الغرفة.
- المواصفات الفنية للفتحة: يتم عمل الفتحة بقطر 65 مم لتمرير المواسير والكابلات وخرطوم الصرف.
- زاوية الميل: عند عمل الفتحة، يجب مراعاة وجود ميل لأسفل باتجاه الخارج بمقدار 5 – 10 مم لتسهيل عملية تصريف مياه التكثيف.
2.خطوات تثبيت حامل الوحدة الداخلية للتكييف
تعد الخطوة رقم (1) في عملية التثبيت الفعلي، وتتم كالتالي:
1. تحديد الموقع: بعد مراعاة مسافات الفراغ اللازمة لسحب الهواء والصيانة، يتم وضع الحامل على الحائط.
2. استخدام ميزان المياه: يجب استخدام ميزان مياه لضبط استواء الحامل تماماً في الاتجاهين الأفقي والرأسي.
3. توزيع المسامير: يتم التثبيت باستخدام 5 مسامير على الأقل (2 من الأعلى، 2 من الأسفل، و1 من المنتصف) لمنع حركة الحامل.
4. التصاق الحامل: يجب التأكد من التصاق الحامل تماماً بالحائط؛ فوجود أي مسافة بينهما قد يسبب اهتزازات وصوت ضوضاء أثناء التشغيل.
ملاحظة فنية: التركيب غير المستوي للحامل يؤدي مباشرة إلى تساقط مياه التكثيف من الوحدة داخل الغرفة.
تركيب الوحدة الداخلية: تجهيز الوصلات والتعليق على الحامل
الخطوات الفنية الدقيقة تركيب الوحدة الداخلية و لتشكيل مسار المواسير وتثبيت الوحدة الداخلية بإحكام

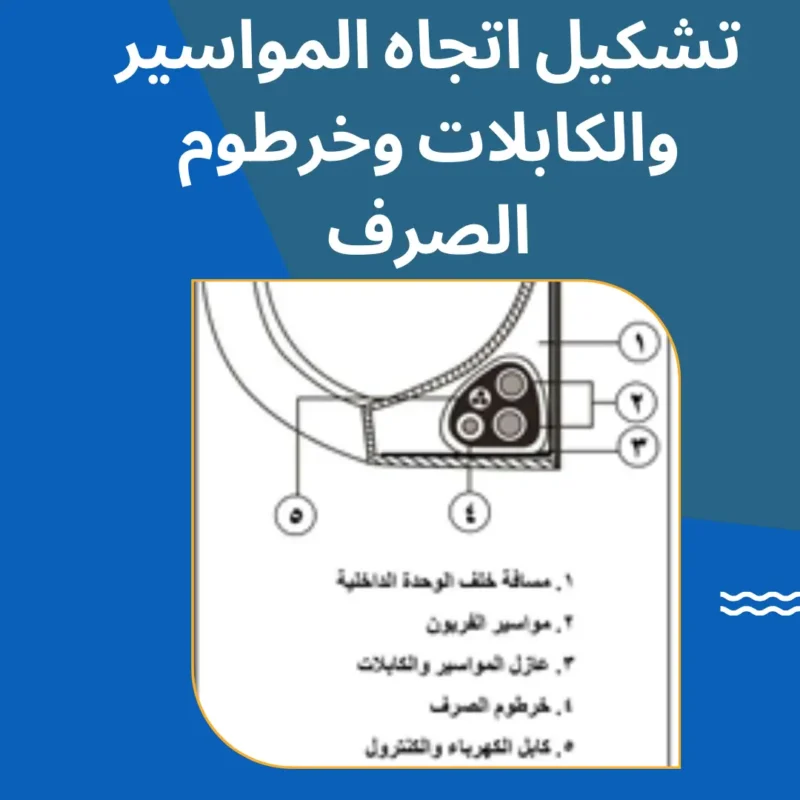

1. تشكيل اتجاه المواسير والكابلات وخرطوم الصرف
- تجميع الحزمة: بعد تحديد مكان فتحة الحائط، يتم تشكيل وربط مواسير الفريون، خرطوم الصرف، والكابلات الكهربائية معاً باستخدام شريط لاصق، مع توجيهها نحو فتحة الحائط.
- الخروج من اليسار: في حالة خروج الوصلات من يسار الوحدة، يتم تثبيت مواسير الفريون وخرطوم الصرف والكابلات في المجرى الموجود في الجزء السفلي الخلفي من الوحدة الداخلية.
محاذير فنية هامة:
1. تجنب حدوث أي خسف أو اعوجاج حاد في مواسير الفريون أثناء تشكيلها.
2. يجب ألا يقل نصف قطر انحناء المواسير عن 100 مم لتفادي تلف النحاس.
3. عند ثني المواسير، يجب تجنب فردها وثنيها بشكل متكرر في نفس المنطقة لتجنب “تصلب” النحاس وصعوبة تشكيله لاحقاً.
4. لا تقم بفك صواميل الفلير من مواسير الوحدة الداخلية إلا عندما تكون وصلات مواسير الفريون جاهزة تماماً للتوصيل.

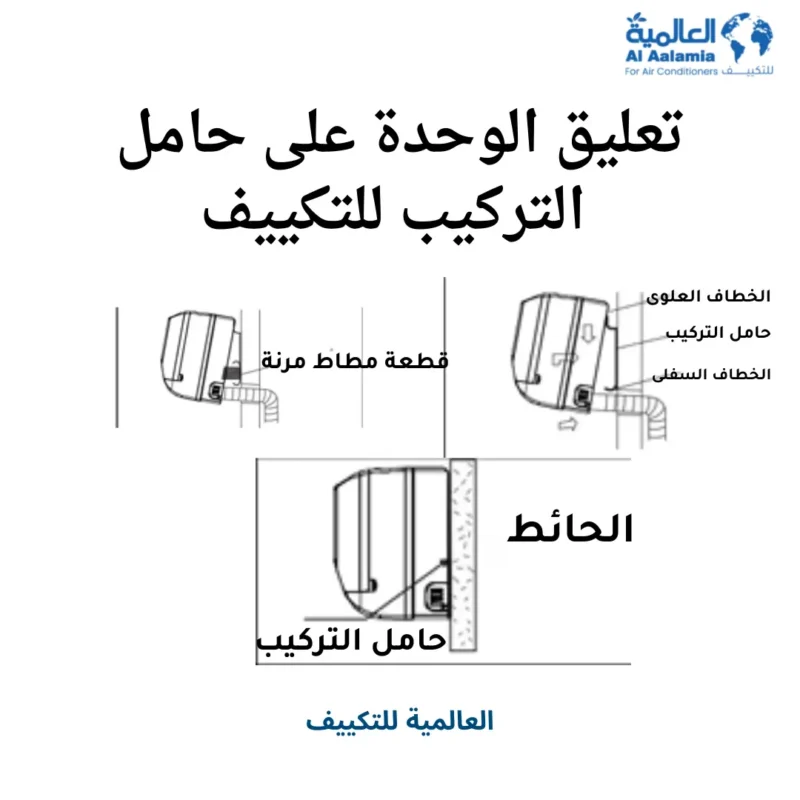

2. تعليق الوحدة على حامل التركيب
لإتمام عملية التثبيت تركيب الوحدة الداخلية على الحائط، اتبع الخطوات التالية:
1. تمرير الوصلات: قم بتمرير حزمة المواسير والكابلات وخرطوم الصرف عبر فتحة الحائط التي تم تجهيزها سابقاً.
2. التعشيق العلوي: ضع الوحدة على الحامل بحيث يتم تعشيق المشابك العلوية الموجودة خلف الوحدة في الخطاف العلوي لحامل التركيب، ثم حرك الوحدة يميناً ويساراً للتأكد من إحكام التعشيق.
3. استخدام القطعة المطاطية: لسهولة العمل، يمكن وضع قطعة مطاط مرنة بين الوحدة والحائط (كما موضح بالرسم) لتوفير مساحة كافية لتمرير الوصلات، ثم تُزال بعد الانتهاء.
4. التثبيت السفلي: ادفع الجزء السفلي للوحدة نحو الحائط لتعشيقه في الخطاف السفلي للحامل، مع تحريكها في جميع الاتجاهات للتأكد من ثباتها التام.
تحذير فني هام: لا تقم بتوصيل مصدر التيار الكهربائي للوحدة الداخلية أو محاولة تشغيلها إلا بعد الانتهاء تماماً من توصيلات مواسير الفريون والتوصيلات الكهربائية للوحدة الخارجية
تركيب وحدة التحكم اللاسلكية (الريموت كنترول)
الخطوات الصحيحة لتجهيز الريموت للعمل من خلال تركيب البطاريات الموردة مع الجهاز:

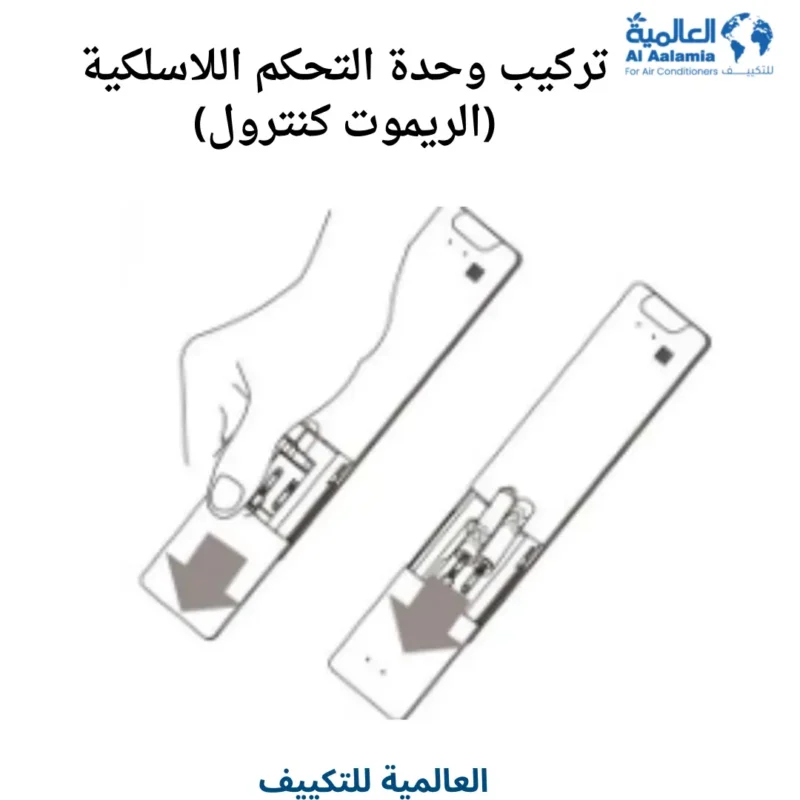

خطوات تركيب البطاريات في وحدة التحكم اللاسلكية للتكييف
1. فك غطاء البطاريات: يتم فك الغطاء الموجود في الجزء الخلفي السفلي من وحدة التحكم اللاسلكية عن طريق تحريكه إلى أسفل في اتجاه السهم الموضح على الغطاء.
2. تركيب البطاريات: يتم تركيب البطاريتين (مقاس AAA بجهد 1.5 فولت) الموردتين كملحق مع الجهاز داخل المكان المخصص لهما.
3. إعادة الغطاء: بعد التأكد من وضع البطاريات بشكل صحيح، يتم تركيب غطاء البطاريات وإغلاقه في مكانه.
ملاحظة فنية هامة أثناء التركيب
يجب التأكد تماماً من مطابقة أقطاب البطاريات مع الإشارات (+ و -) المبينة بوضوح داخل خزانة البطاريات بوحدة التحكم لضمان التشغيل السليم وتجنب تلف الدائرة الإلكترونية للريموت.
دليل استخدام وصيانة وحدة التحكم اللاسلكية للتكييف
مجموعة من الملاحظات الفنية الضرورية لضمان عمل الريموت بكفاءة وتجنب الأعطال الشائعة:
1. ملاحظات هامة حول البطاريات
- النوع والجهد: تستخدم وحدة التحكم بطاريتين مقاس AAA بجهد 1.5 فولت.
- جودة البطاريات: يحذر من استخدام البطاريات المستعملة أو أنواع أخرى غير معروفة؛ لأن ذلك قد يتسبب في عطل لوحدة التحكم.
- التخزين الطويل: في حالة عدم استخدام الجهاز لعدة أسابيع، يفضل إزالة البطاريات من وحدة التحكم للحفاظ عليها من التلف.
- العمر الافتراضي: يقدر العمر الافتراضي للبطاريات بحوالي سنة أو سنة ونصف تقريباً.
- إعادة التشغيل: إذا لم يعمل الجهاز بعد تغيير البطاريات، أعد تغييرها مرة أخرى واضغط على مفتاح إعادة التشغيل
2. إرشادات توجيه الإشارة واستقبالها
لضمان استجابة تركيب الوحدة الداخلية للأوامر، يجب مراعاة الآتي:
- التوجيه الصحيح: يجب توجيه وحدة التحكم ناحية مستقبل الإشارة بالوحدة الداخلية، ويتم التأكد من الاستقبال عند سماع صوت “صفارة” تدل على وصول الإشارة.
- المدى الفعال: أقصى مدى لتشغيل وحدة التحكم اللاسلكية هو حوالي 8 متر.
- تجنب العوائق: يجب التأكد من عدم وجود عوائق مثل الستائر بين الريموت وجهاز التكييف.
- الإضاءة القوية: تجنب تعرض مستقبل الإشارة بالوحدة الداخلية لأشعة الشمس المباشرة؛ لأنها قد تعوق وصول الإشارات.
3. إرشادات توجيه الإشارة واستقبالها
- السوائل والسقوط: حافظ على وحدة التحكم بعيداً عن الماء، وتجنب سقوط أي سوائل عليها أو سقوطها على الأرض.
- التعامل برفق: لا تستخدم أداة حادة في الضغط على مفاتيح وحدة التحكم.
- التداخل الكهربائي: أبعد أي أجهزة كهربائية أخرى قد تؤثر على عمل وحدة التحكم اللاسلكية
تثبيت حامل الريموت والبدء في تجهيز الوحدة الخارجية
الخطوات الأخيرة المتعلقة بوحدة التحكم، تليها الخطوات التنفيذية الأولى لتركيب الوحدة الخارجية:
1. تركيب حامل وحدة التحكم اللاسلكية
- يتم تثبيت الحامل البلاستيكي المخصص لوحدة التحكم اللاسلكية في الحائط باستخدام مسامير التثبيت المرفقة.
- يُراعى اختيار مكان يسهل منه توجيه الإشارة للوحدة الداخلية وبعيداً عن متناول الأطفال
