دليل اختبار تشغيل تكييف كاريير بعد التركيب
دليل "العالمية للتكييف" لإنهاء التركيب واختبار الحركة (كاريير)
1. عزل فتحة الحائط (الجلبة)
- الحماية من التسريب: يجب تغطية الوصلة الموجودة بين حزمة المواسير وفتحة الحائط باستخدام “جلبة الحائط” وغطائها المخصص.
- معجون منع التسريب: تشدد كاريير على ضرورة استخدام معجون مانع للتسريب لسد الفراغات حول الجلبة من جهة الخارج.
- النتيجة: إهمال هذه الخطوة يؤدي إلى تسرب الهواء الخارجي (الحار أو المحمل بالرطوبة) إلى داخل الغرفة، مما يقلل من كفاءة التبريد.
2. إغلاق أجزاء الوحدة الداخلية للتكييف
- تثبيت الروزتة: بعد الانتهاء من التوصيلات الكهربائية، يجب تثبيت غطاء روزتة الكهرباء للوحدة الداخلية باستخدام مسمار التثبيت المخصص.
- الواجهة الأمامية: يتم غلق الواجهة الأمامية للوحدة الداخلية بإحكام لضمان الشكل الجمالي وحماية الفلاتر.
3. إنهاء أعمال الوحدة الخارجية للتكييف
- تأمين الكابلات: يتم تثبيت الكابلات الكهربائية داخل علبة الكهرباء بالوحدة الخارجية باستخدام مشبك الكابلات لضمان عدم تحركها أو تعرضها للشد.
- باب الخدمة: يتم تركيب باب الخدمة للوحدة الخارجية وإغلاقه جيداً لحماية المحابس والتوصيلات من العوامل الجوية.
4. اختبار الموجهات الأوتوماتيكية (Swing) للتكييف
- الضبط الذاتي: يجب التأكد من ضبط حركة الموجهات (Louver) الخاصة بالهواء المكيف لتعمل بشكل أوتوماتيكي.
- التوزيع المثالي: تضمن شركة العالمية للتكييف من خلال هذا الاختبار وصول الهواء إلى كافة أركان الغرفة بانتظام ومنع تركيز التبريد في نقطة واحدة.
اخر مرحلة فى شرح كتالوج كاريير لضمان الكفاءة
وهنا تكون قد انتهيت من تركيب جهازك الجديد وتبحث عن الطريقة الصحيحة لضمان كفاءته؟ مرحلة تشغيل تكييف كاريير بعد التركيب هي اللحظة الحاسمة التي تحدد العمر الافتراضي للجهاز وجودة التبريد التي ستحصل عليها في حر الصيف. الكثير من المستخدمين يكتفون بتشغيل الجهاز بالريموت فور مغادرة الفني، لكن هناك تفاصيل فنية دقيقة تعرف عليها من خلال العالميه للتكييف قد تغيب عن البعض وتؤدي لمشاكل لاحقاً. في هذا الدليل الشامل، سنستعرض معكم قائمة الفحص النهائية (Checklist) واختبارات الأداء الضرورية التي يجب إجراؤها لضمان استلام تكييف كاريير يعمل بأقصى طاقته وبأعلى معايير الأمان
خطوات اختبار تشغيل تكييف كاريير بعد التركيب
الدليل الخطوات التقنية اللازمة لعملية تشغيل تكييف كاريير بعد التركيب لضمان كفاءة التبريد القصوى والحفاظ على ضمان الجهاز
1. شروط ما قبل الاختبار لتكييف كاريير
تؤكد شركة العالمية للتكييف أنه لا يجوز إجراء هذا الاختبار إلا بعد استيفاء الآتي:
- إتمام كافة أعمال توصيلات مواسير الفريون واختبار عدم وجود تسريب.
- توصيل خرطوم تصريف مياه التكثيف والتأكد من ميله الصحيح.
- الانتهاء من كافة التوصيلات الكهربائية وربط الأطراف بإحكام.
- التأكد من تركيب الكابينة الخارجية، واجهة الوحدة الداخلية، وفلاتر الهواء في أماكنها الصحيحة.

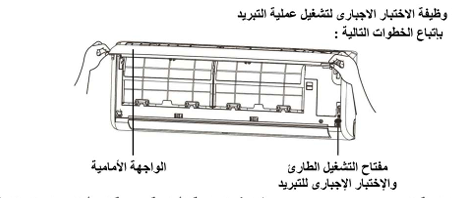

2. خطوات تفعيل الاختبار الإجباري للتبريد
يتم تشغيل الجهاز يدوياً لاختبار قدرة التبريد القصوى باتباع الآتي:
- فتح الواجهة: ارفع الواجهة الأمامية للوحدة الداخلية بزاوية إلى أعلى حتى تسمع صوت استقرارها في موضعها.
- مفتاح التشغيل اليدوي: ابحث عن مفتاح التشغيل اليدوي (AUTO / COOL) الموجود على الوحدة الداخلية.
- . تفعيل الاختبار: اضغط على المفتاح مرتين متتاليتين؛ سيبدأ الجهاز فوراً في وظيفة “الاختبار الإجباري للتبريد
3. ما يجب مراقبته أثناء اختبار تكييف كاريير
- تصريف المياه: تأكد جيداً من سهولة انسياب مياه التكثيف من الوحدة الداخلية إلى الخارج دون أي عوائق.
- كفاءة الوظائف: تحقق من أن جميع وظائف الجهاز تعمل بانتظام (المراوح، الموجهات، والضاغط).
- مدة الاختبار: تستغرق عملية اختبار تشغيل التبريد الإجباري حوالي 30 دقيقة.
- التشغيل النهائي: بعد انتهاء الاختبار، استخدم وحدة التحكم اللاسلكية (الريموت) لتشغيل الجهاز بالوضع الطبيعي.
ملاحظة فنية حول المفتاح اليدوي
عند الضغط على مفتاح التشغيل اليدوي يتغير نظام التشغيل بالتوالي كالتالي:
- (ضغطة واحدة): تشغيل أوتوماتيكي إجباري.
- (ضغطيتا متتاليتان): اختبار تبريد إجباري.
- (ضغطة ثالثة): إيقاف التشغيل.
دليل لاختبار كفاءة التبريد والضغوط تكييف كاريير
كيفية قياس الضغط المنخفض والأمبير الكلي للتأكد من دقة شحنة الفريون حسب درجة حرارة الجو الخارجي:
1. إجراءات الفحص الميداني للتكييف
- بدء التشغيل: يتم تحريك مفتاح التشغيل إلى وضع التشغيل (ON).
- تفعيل التبريد: يتم تشغيل الجهاز باستخدام وحدة التحكم اللاسلكية (الريموت) على وضع التبريد.
- أدوات القياس: يتم توصيل عداد الشحن بقياس الضغط المنخفض (Low Pressure) من صمام الخدمة بالوحدة الخارجية، وبالتوازي يتم قياس الأمبير الكلي للجهاز.
2. جدول مرجع الضغوط والأمبير بعد انتهاء تركيب التكييف
تتغير قيم الضغط والأمبير طردياً مع درجة الحرارة الخارجية. إليكم القيم القياسية للموديلات الثلاثة (عند فولت 220 ودرجة حرارة داخلية 27°م)
3. ملاحظات فنية هامة لضبط تكييف كاريير
- سرعة المروحة: يجب إجراء هذه القياسات والوحدة الداخلية تعمل على السرعة العالية لموتور المروحة.
- الاستقرار: تنصحكم العالمية للتكييف بالانتظار لمدة 10-15 دقيقة من تشغيل الضاغط قبل اعتماد القراءات لضمان استقرار الدورة.
- دقة الشحنة: إذا كانت القراءات أقل من الجدول بشكل ملحوظ، فقد يشير ذلك إلى وجود تسريب أو نقص في الشحنة، وإذا كانت أعلى، فقد يشير إلى زيادة في الشحنة تؤثر على عمر الضاغط.
قائمة فحوصات التركيب النهائية لتكييف كاريير: الدليل الفني الشامل
المعايير الواجب التحقق منها للوحدتين الداخلية والخارجية لضمان استدامة الأداء:
1. فحوصات الوحدة الداخلية لتكييف كاريير
يجب التأكد من استيفاء النقاط التالية قبل تسليم العمل:
- الموقع: اختيار مكان تركيب مناسب هندسياً للوحدة.
- حامل التركيب: التأكد من تثبيته بشكل مستوٍ تماماً (أفقياً ورأسياً) باستخدام كافة المسامير المرفقة.
- الثبات: يجب أن يكون حامل التركيب ملتصقاً بالكامل بالحائط ولا يمكن تحريكه يدوياً.
- سحب الهواء: التأكد من تركيب جريلة راجع الهواء بشكل صحيح على الوحدة
- الترشيح: التحقق من وجود فلاتر الهواء في مكانها خلف الواجهة الأمامية.
- التثبيت النهائي: التأكد من أن كابينة الوحدة مثبتة جيداً على الوحدة الداخلية.
2. فحوصات الوحدة الخارجية لتكييف كاريير
لضمان عمل الضاغط بكفاءة تحت مختلف الظروف، يجب مراجعة الآتي:
- الموقع: التأكد من أن مكان التركيب يسمح بتبادل حراري جيد وبعيد عن العوائق.
- قاعدة التثبيت: في حال التركيب الحائطي، يجب أن تكون التحميلة (الكابولي) مستوية تماماً في الاتجاهين الأفقي والرأسي.
- التأمين: التأكد من ربط الوحدة الخارجية جيداً على التحميلة الحائطية أو القاعدة الأرضية.
- الحماية: التأكد من تركيب وتثبيت باب الخدمة البلاستيكي لحماية التوصيلات الكهربائية والمحابس.
دليل معايير جودة تركيب تكييفات كاريير وقائمة الفحص النهائية
لدليل الهندسي الشامل والنهائي لعمليات التركيب، والتشغيل التجريبي، ومعايير الجودة لضمان أداء مثالي لجهازكم:
1. دليل توصيل نظام تصريف مياه التكثيف للتكييف
يعد التثبيت الصحيح لخرطوم الصرف أمراً حيوياً لمنع تسريب المياه داخل الغرفة:
- خيارات الخروج: تتوفر 4 أماكن لخروج الخرطوم من الوحدة الداخلية (خلف اليمين/اليسار، أو جانب اليمين/اليسار).
- سد المخارج: يجب سد المخرج غير المستخدم بالسدادة المطاطية المرفقة وربطها جيداً لمنع التسريب.
- ترتيب الحزمة: يجب وضع خرطوم الصرف في أسفل حزمة المواسير وبميل مستمر لأسفل لضمان انسياب المياه.
محاذير هامة:
- تجنب تشكيل أي “مصيدة” (S-Trap) أو انحناءات للأعلى في الخرطوم لأنها تسبب ارتداد المياه.
- يجب ألا تغمس نهاية الخرطوم في مياه الصرف لضمان عدم حدوث ضغط عكسي.
2. ضوابط الأمان والتوصيلات الكهربائية للتكييف
لضمان سلامة الدوائر الإلكترونية وحماية المنزل من الحرائق:
- مصدر التيار: يجب تخصيص مفتاح كهرباء أوتوماتيكي (Double Pole) منفصل لكل جهاز بعيداً عن المواد القابلة للاشتعال.
مقاسات الأسلاك:
- موديل 12K: يتطلب سلك كهرباء رئيسي 3 مم².
- موديلات 18K و24K: تتطلب سلك كهرباء رئيسي 4 مم².
- أسلاك التحكم: جميع الموديلات تستخدم 1 مم² للربط بين الوحدتين.
- إحكام الربط: يجب ربط الأسلاك في الروزتة بإحكام؛ حيث إن التوصيلات المهتزة تؤدي لهبوط الجهد وتلف الجهاز.
- التأريض: يجب توصيل طرف الأرضي ($\stackrel{\perp}{=}$) أولاً لضمان الحماية من الصعق.
3. اختبار التشغيل وضبط شحنة الفريون
قبل تسليم الجهاز يجب إجراء اختبار التشغيل الإجباري لمراقبة الأداء:
- التفعيل اليدوي: بالضغط مرتين متتاليتين على مفتاح التشغيل اليدوي (AUTO/COOL) بالوحدة الداخلية، يبدأ اختبار التبريد الإجباري لمدة 30 دقيقة.
- مراقبة الضغوط والأمبير: يجب أن تتوافق القراءات مع درجة الحرارة الخارجية (عند فولت 220 وسرعة مروحة عالية):
- مثال لموديل 18K: عند درجة حرارة خارجية 35°م، يجب أن يكون الضغط المنخفض حوالي 134 psi والأمبير الكلي 7.53 أمبير.
4. قائمة فحوصات الجودة النهائية لتشغيل تكييف كاريير
تؤكد العالمية للتكييف على مراجعة النقاط التالية قبل إنهاء العمل:
- الوحدة الداخلية: التأكد من استواء الحامل، تركيب الفلاتر، وإغلاق الواجهة الأمامية بإحكام.
- الوحدة الخارجية: التأكد من ثبات الوحدة على القاعدة وتركيب باب الخدمة لحماية المحابس.
- المواسير: التأكد من إجراء عملية سحب الهواء (Vacuum) وفتح المحابس بالكامل وإعادة تركيب أغطيتها.
- العزل الجمالي: تغطية فتحة الحائط بجلبة ومعجون مانع للتسريب لمنع دخول الهواء الخارجي.
نصيحة العالمية للتكييف: إن الالتزام بوضع خرطوم الصرف أسفل مواسير الفريون داخل الحزمة وسد الفراغات حول جلبة الحائط هما السر في الحفاظ على ديكور منزلك من الرطوبة والتنقيط
تكييف سبليت فري اير بارد، 1.5 حصان، ابيض – FR-12CR – New Relax
في المخزن
تكييف هاير اسبليت 1.5 حصان بارد سمارت كول HSU-12KCROOC
في المخزن
تكييف فريش سبليت 1.5 حصان بارد تربو FUFW12 C/IW-AG-FUFW12 C/O-X2
في المخزن
تكييف سبليت فري اير بارد، ساخن 1.5 حصان، ابيض – FR-12HR – New Relax
Out of stock
دليل تركيب تكييف كاريير: من الصرف حتى ضبط شحنة الفريون
الدليل النهائي لخطوات تخزين الفريون، وتوصيل صرف المياه، والتحقق من جودة التركيب، لضمان أعلى مستويات الأداء والأمان لجهازكم
أولاً: خطوات تخزين شحنة الفريون (Pump Down)
تستخدم هذه العملية عند الرغبة في نقل الجهاز أو صيانته دون فقدان غاز الفريون:
- التحضير: فك أغطية صمامات السائل والغاز وتأكد من فتحها باستخدام مفتاح “ألن مسدس”، ثم قم بتوصيل عداد الشحن بصمام الخدمة (جهة السحب).
- بدء العملية: أغلق صمام السائل تماماً، ثم قم بتشغيل التكييف على وضع التبريد.
- مراقبة الضغط: راقب مؤشر الضغط في عداد الضغط المنخفض؛ سيبدأ بالهبوط تدريجياً.
- الإغلاق النهائي: عند وصول المؤشر إلى (0 إلى -30 رطل/بوصة مربعة)، أغلق صمام الغاز تماماً وقم بإيقاف تشغيل الجهاز فوراً.
تحذير هام: الانتظار في تشغيل الجهاز لفترة طويلة بعد غلق الصمامات يؤدي إلى حدوث أضرار جسيمة بالضاغط.
ثانياً: توصيل خرطوم صرف مياه التكثيف للتكييف
لضمان عدم تسريب المياه داخل الغرفة، يجب اتباع تعليمات التركيب الدقيقة:
- خيارات الخروج: يمكن إخراج الخرطوم من 4 جهات (خلف اليمين/اليسار، أو جانب اليمين/اليسار)، ويجب سد المخرج غير المستخدم بالسدادة المطاطية المرفقة.
- ترتيب الحزمة: يجب وضع خرطوم الصرف في أسفل حزمة المواسير وبميل مستمر لأسفل لضمان انسياب المياه بسهولة للخارج.
محاذير فنية (أخطاء شائعة):
- تجنب تشكيل مصيدة (S-Trap): الانحناءات للأعلى تمنع انسياب المياه وتسبب الرائحة الكريهة وارتداد المياه
- نهاية الخرطوم: يجب عدم وضع نهاية الخرطوم داخل وعاء به ماء أو في البالوعة مباشرة لتجنب الضغط العكسي.
- الالتواءات: تجنب الالتواءات الأفقية أو الرأسية التي تعوق حركة المياه داخل الخرطوم
ثالثاً: قائمة فحوصات التركيب النهائية (Checklist) لتكييف كاريير
قبل تسليم الجهاز، تؤكد العالمية للتكييف على ضرورة استيفاء المعايير التالية:
- الوحدة الداخلية: التأكد من استواء حامل التركيب، ثبات الكابينة، وتركيب الفلاتر في مكانها
- الوحدة الخارجية: التأكد من ثبات الوحدة على القاعدة وتركيب باب الخدمة البلاستيكي.
التوصيلات الكهربائية:
- التحقق من أن فولت التشغيل في الحدود المسموح بها (220-240 فولت).
- التأكد من مطابقة مقاسات الكابلات ومفتاح التشغيل لموديل الجهاز
- التأكد من توصيل السلك الأرضي بإحكام لضمان الأمان.
نصيحة ذهبية من العالمية للتكييف عند تركيب تكييف
إهمال عزل فتحة الحائط بالمعجون المانع للتسريب بعد التركيب يؤدي إلى دخول الهواء الحار والرطوبة للغرفة، مما يقلل كفاءة التبريد ويزيد من استهلاك الكهرباء.
رابعا : قائمة فحوصات الجودة وإرشاد العميل
تؤكد العالمية للتكييف على مراجعة النقاط التالية قبل تسليم العمل:
- الفحص الميكانيكي: التأكد من استواء الحامل للوحدة الداخلية وثبات الوحدة الخارجية على القاعدة.
- الفحص الكهربائي: التحقق من مطابقة فولت التشغيل (220-240 فولت) وإحكام تثبيت الكابلات.
إرشاد العميل:
- شرح طريقة التشغيل، ضبط درجات الحرارة، ووظائف التايمر.
- تدريب العميل على كيفية فك فلاتر الهواء لتنظيفها وإعادة تركيبها.
- تسليم العميل كتالوج التشغيل وكتالوج التركيبات.
نصيحة العالمية للتكييف
لا يسمح بإجراء اختبار التشغيل إلا بعد إنهاء كافة أعمال التوصيلات الكهربائية والميكانيكية والتأكد من تركيب الفلاتر وجرية الراجع. إن الالتزام بهذه المعايير يضمن لك عمرًا افتراضيًا أطول للجهاز تكييق كاريير وكفاءة تبريد لا تضاهى.
خامسا : وظيفة التشخيص الذاتي للأعطال
- تكييف كاريير مزود بوحدة تحكم ذكية تظهر أكواد الأعطال على الشاشة لتسهيل الصيانة:
- كود EC: يشير إلى وجود تسريب في دائرة الفريون أو عطل أدى لإيقاف الضاغط.
- كود E3: يشير إلى أن موتور مروحة الوحدة الداخلية لا يعمل.
- كود E1: يشير إلى عطل في الوحدة الإلكترونية (EEPROM).
وهنا نكون وصلنا لنهاية سلسلة شرح كتالوج كاريير ويمكنكم الاطلاع عليهم حيث بهم معلومات قيمة جدا واحب ان اشكركم لحسن المتابعة ولا تنسو ترك تعليق عن المحتوى
