دليل لربط مواسير الفريون بالوحدة الخارجية لتكييف كاريير
تعتبر عملية ربط مواسير الفريون بالوحدة الخارجية هي الخطوة النهائية لتكوين دائرة التبريد المغلقة؛ حيث يتم توصيل وصلتي الغاز والسائل بالمحابس المناظرة لهما. وتشدد العالمية للتكييف على ضرورة اتباع “القواعد الثلاث” (التزييت، المحاذاة، والربط اليدوي) قبل استخدام مفتاح العزم، لضمان إحكام الغلق دون إتلاف المحابس النحاسية الحساسة
خطوات ربط مواسير الفريون بالوحدة الخارجية كاريير
الخطوات النهائية لإتمام عملية التوصيل الميكانيكي قبل الانتقال لمرحلة الاختبار:
1. إجراءات الربط بالتسلسل
- توصيل المواسير: يتم توصيل وصلتي ماسورتي الغاز والسائل مع المحابس المناظرة لهما في الوحدة الخارجية (محبس الغاز ومحبس السائل).

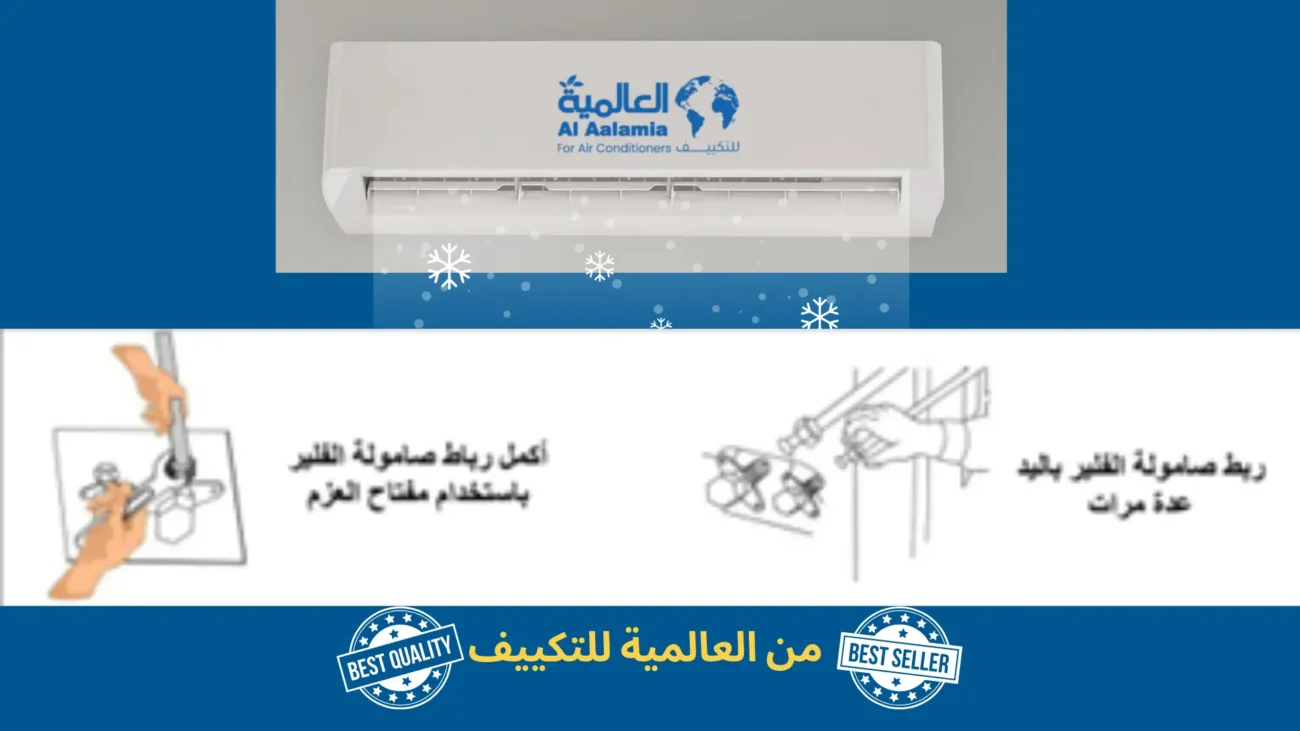

- تكرار خطوات الربط الفني: تشدد كاريير على إعادة تطبيق نفس الخطوات الاحترافية الثلاث التي تمت مع الوحدة الداخلية لضمان الإحكام التام:
(أ) التزييت: وضع قليل من زيت التبريد على طرف الماسورة وقلاووظ المحبس.
(ب) المحاذاة والربط اليدوي: التأكد من استقامة مركز الفلير مع المحبس والربط باليد لعدة لفات أولاً.
(ج) الربط بمفتاح العزم: إكمال الربط باستخدام مفتاح عزم الدوران وفقاً للقيم المحددة لكل قطر
2. ملاحظة هامة جداً لسلامة الجهاز
- اختبار التسريب: يشدد كتالوج كاريير على ضرورة التأكد من عدم وجود أي تسريب للفريون.
- شرط التحقق: يجب إجراء هذا التأكد فقط بعد التحقق من وجود ضغط داخل الوحدة الداخلية، مما يضمن سلامة المنظومة بالكامل قبل التشغيل النهائي.
نصيحة فنية من العالمية للتكييف
إن الالتزام باستخدام مفتاح عزم الدوران في الوحدة الخارجية لا يقل أهمية عنه في الوحدة الداخلية، حيث إن المحابس النحاسية حساسة للغاية للربط الزائد الذي قد يؤدي لشرخ جسم المحبس وضياع شحنة الفريون بالكامل
دليل تفريغ الهواء باستخدام طلمبة الفاكيوم كاريير
الضوابط الصارمة والمخطط الهندسي لعملية تفريغ الهواء من ربط مواسير الفريون بالوحدة الخارجية
1. تحذيرات أمان العالمية للتكييف
قبل البدء، تشدد كاريير على قاعدتين ذهبيتين لسلامة الفني والجهاز:
- منع استخدام الضاغط: لا تستخدم ضاغط الجهاز (الكومبريسور) أبداً للقيام بعملية تفريغ الهواء؛ فهذا يعرضه للتلف الفوري.
- فحص المعدات: قبل تشغيل طلمبة تفريغ الهواء، يجب فحص مستوى الزيت الموجود بها لضمان عملها بكفاءة وسحب الرطوبة بفعالية.

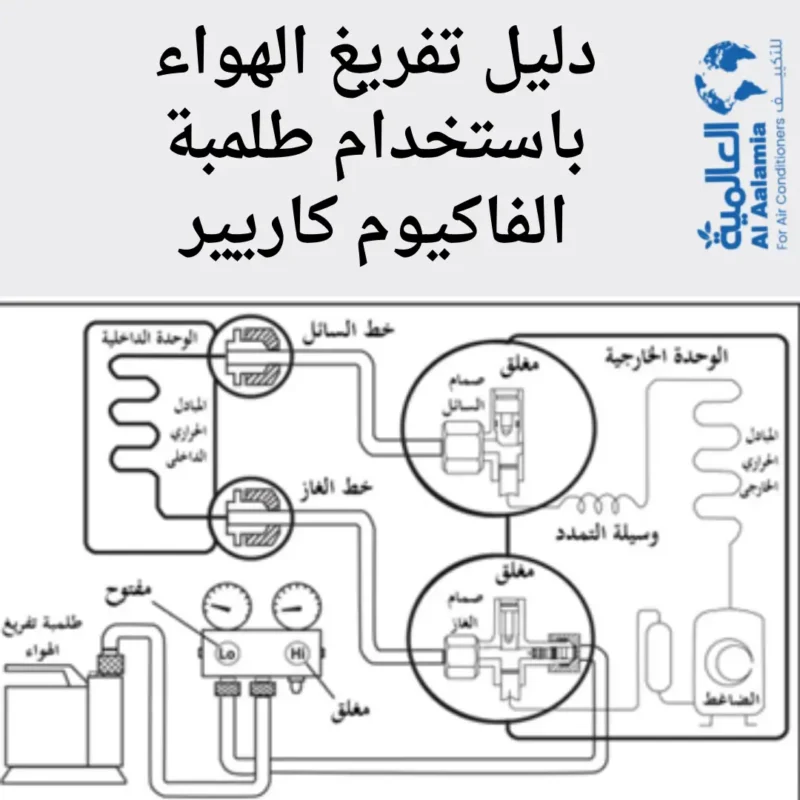

2. المخطط الهندسي لعملية الفاكيوم
يتم توصيل المعدات وفقاً للترتيب التالي لضمان تفريغ المسار بين الوحدتين:
- حالة المحابس: يجب أن يظل صمام الغاز وصمام السائل في الوحدة الخارجية في وضع “مغلق” تماماً أثناء العملية.
- توصيل المانيفولد (العدادات):
- يتم توصيل خرطوم العداد الأزرق (Lo) ببلف الخدمة الموجود على محبس الغاز.
- يتم توصيل الخرطوم الأوسط بالعداد بفتحة سحب طلمبة تفريغ الهواء.
- ضبط العدادات: يتم فتح محبس العداد جهة (Lo) وغلق المحبس جهة (Hi) لبدء عملية السحب من داخل المبخر والمواسير.
3. الأجزاء المشمولة بالتفريغ
تهدف هذه العملية إلى إخلاء الهواء والرطوبة تماماً من:
1. المبادل الحراري الداخلي (المبخر).
2. خط السائل وخط الغاز (الوصلات).
توصيات العالمية للتكييف للإحكام التام عند ربط مواسير الفريون بالوحدة الخارجية
إن وجود ذرة رطوبة واحدة داخل الدائرة يؤدي لتكون أحماض تأكل ملفات الضاغط وتتسبب في سد الدائرة بالثلج؛ لذا فإن عملية الفاكيوم باستخدام الطلمبة المخصصة ليست رفاهية، بل هي أساس نجاح التركيب في نظام تكييف كاريير.
خطوات سحب الهواء الفاكيوم بعد ربط مواسير الفريون بالوحدة الخارجية
التسلسل المهني لعملية الفاكيوم واختبار التسريب و ربط مواسير الفريون بالوحدة الخارجية
1. مرحلة التحضير والتوصيل
- فحص الوصلات: تبدأ العملية بإعادة فحص كافة توصيلات مواسير الفريون للتأكد من إحكامها.
- توصيل الطلمبة: يتم توصيل خرطوم طلمبة تفريغ الهواء بالوصلة الوسطى في جهاز شحن وقياس ضغوط الفريون (المانيفولد).
- ضبط الصمامات: يجب التأكد من غلق صمامي السائل والغاز في الوحدة الخارجية (في حال كان الهواء سيُسحب من الوصلة والمبخر فقط).
ملاحظة: في حال عدم وجود فريون بالجهاز، يتم فتح الصمامين لسحب الهواء من الدائرة بالكامل (وصلة، مبخر، ومكثف).
2. مرحلة التشغيل والتفريغ
- بدء السحب: قم بفتح صمام عداد الضغط المنخفض (اللون الأزرق) في جهاز القياس.
- المدة الزمنية: يتم تشغيل طلمبة تفريغ الهواء لمدة نصف ساعة تقريباً.
- مؤشر القياس: يجب التأكد من أن مؤشر العداد قد تحرك ووصل إلى قيمة -30 رطل/البوصة المربعة (psi).
3. مرحلة الاختبار والإغلاق
- إنهاء العملية: يتم أولاً غلق صمام عداد الضغط المنخفض، ثم إيقاف تشغيل طلمبة التفريغ، وفك الخرطوم منها
تنبيه: إذا لوحظ أن زيت طلمبة التفريغ غير نظيف، تنصحكم العالمية للتكييف بضرورة استبداله فوراً لضمان كفاءة السحب.
- اختبار ثبات الضغط: يترك العداد موصلاً بالجهاز وهو مغلق لمدة 3 إلى 5 دقائق؛ لمراقبة المؤشر والتأكد من عدم ارتفاع القيمة عن -30 (للتأكد من عدم وجود أي تسريب).
4. تحرير شحنة الفريون
بعد التأكد من نجاح الفاكيوم، يتم فتح صمام السائل أولاً باستخدام مفتاح “ألن مسدس” (Allen Key)، ثم يتبعه فتح صمام الغاز بنفس الطريقة
عملية Pump Down كيف يتم تخزين الغاز بعد ربط مواسير الفريون بالوحدة الخارجية
المخطط الفني والهدف من عملية تخزين الغاز داخل الوحدة الخارجية:
1. مفهوم عملية التخزين
- التعريف: هي عملية سحب وإرجاع كامل شحنة وسيط التبريد (الفريون) من الوصلات والمبخر الداخلي وتجميعها داخل الوحدة الخارجية.
- الميزة الأساسية: تضمن هذه العملية عدم فقدان شحنة الفريون وتسريبها إلى الجو المحيط، مما يوفر التكلفة ويحمي البيئة.
2. حالات الاستخدام
تستخدم شركة العالمية للتكييف هذه التقنية في الحالات التالية:
- عند الرغبة في نقل جهاز التكييف من مكان إلى آخر (إعادة التركيب).
- عند الحاجة لإجراء صيانة تتطلب فك دائرة التبريد.

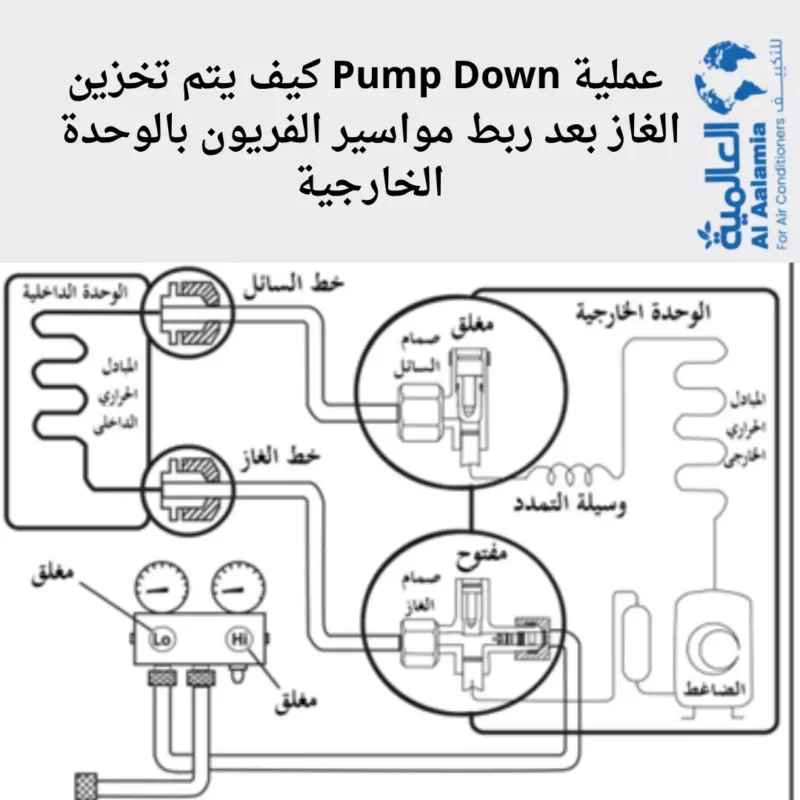

3. المخطط الفني للتوصيل أثناء العملية
يتم ضبط الدائرة وفقاً للمخطط التالي لضمان سحب الغاز وربط مواسير الفريون بالوحدة الخارجية
- صمام السائل: يجب أن يكون في وضع “مغلق” تماماً لمنع خروج الفريون للوصلات.
- صمام الغاز: يكون في وضع “مفتوح” في البداية للسماح للضاغط بسحب الغاز من الدائرة، ثم يُغلق فور اكتمال السحب.
- عداد الضغط (المانيفولد): يتم توصيله ببلف الخدمة لمراقبة هبوط الضغط؛ وعند وصوله إلى الصفر أو قريباً منه، يتم غلق محبس الغاز وإطفاء الجهاز فوراً.
تنبيه أمان من العالمية للتكييف
يجب توخي الحذر الشديد وعدم ترك الضاغط يعمل لفترة طويلة وصمام السائل مغلق، لتجنب ارتفاع حرارة الضاغط أو تلفه. بمجرد وصول مؤشر العداد إلى القيمة المطلوبة، يجب إغلاق محبس الغاز وفصل التيار الكهربائي فوراً.
خطوات تخزين شحنة الفريون لتكييف كاريير
التسلسل المهني لتجميع الغاز داخل الوحدة الخارجية بأمان:
1. التجهيز والربط
- الأغطية والمحابس: ابدأ بفك أغطية صمامات السائل والغاز، وتأكد من أن الصمامات في وضع الفتح الكامل باستخدام مفتاح “ألن مسدس”
- توصيل العداد: قم بتوصيل خرطوم الضغط المنخفض (الأزرق) في جهاز القياس بصمام الخدمة الموجود على محبس الغاز.
- طرد الهواء: قم بإجراء عملية سريعة لطرد الهواء من خرطوم الشحن لضمان نقاء الشحنة.
- فتح تدريجي: افتح صمام الضغط المنخفض في العداد تدريجياً لمدة 3 ثوانٍ ثم أغلقه.
2. بدء عملية السحب
- غلق خط السائل: قم بغلق صمام السائل (المحبس الصغير) تماماً.
- التشغيل: قم بتشغيل جهاز التكييف في وضع التبريد لتبدأ عملية سحب الفريون من المواسير والمبخر.
3. مراقبة الضغط والإغلاق
- غلق خط الغاز: ابدأ بغلق صمام الغاز (المحبس الكبير) تدريجياً مع مراقبة مؤشر العداد بدقة.
- نقطة النهاية: عند وصول مؤشر الضغط إلى القيمة (صفر) أو ما بين 0 إلى -30 رطل/البوصة المربعة (psi)، قم بغلق صمام الغاز تماماً.
- الإيقاف الفوري: بمجرد الغلق التام، قم بإيقاف تشغيل الجهاز فوراً.
4. التحذيرات واللمسات النهائية
- تحذير أمان: يشدد كتالوج كاريير على أن الانتظار في تشغيل الجهاز لفترة طويلة بعد غلق المحابس يؤدي حتماً إلى أضرار جسيمة بالضاغط نتيجة ارتفاع الحرارة والضغط الداخلي.
- فك المعدات: فك خرطوم القياس، وأعد تركيب كافة أغطية الصمامات.
- إحكام الربط: تنصحكم العالمية للتكييف باستخدام مفتاح عزم لربط غطاء صمام الخدمة بعزم قدره 17.7 نيوتن.متر لضمان عدم التسريب مستقبلاً.
دليل توصيل خرطوم تصريف المياه لتكييف كاريير
الخيارات المتعددة والتعليمات الفنية لتركيب خرطوم الصرف بالوحدة الداخلية:
1. خيارات خروج خرطوم التصريف من الوحدة الداخلية
تتيح كاريير مرونة عالية في التركيب من خلال أربعة اتجاهات رئيسية للخروج:
- مكان (1): الخروج من خلف الوحدة على اليمين.
- مكان (2): الخروج من خلف الوحدة على اليسار.
- مكان (3): الخروج من جانب الوحدة على اليمين.
- مكان (4): الخروج من جانب الوحدة على اليسار

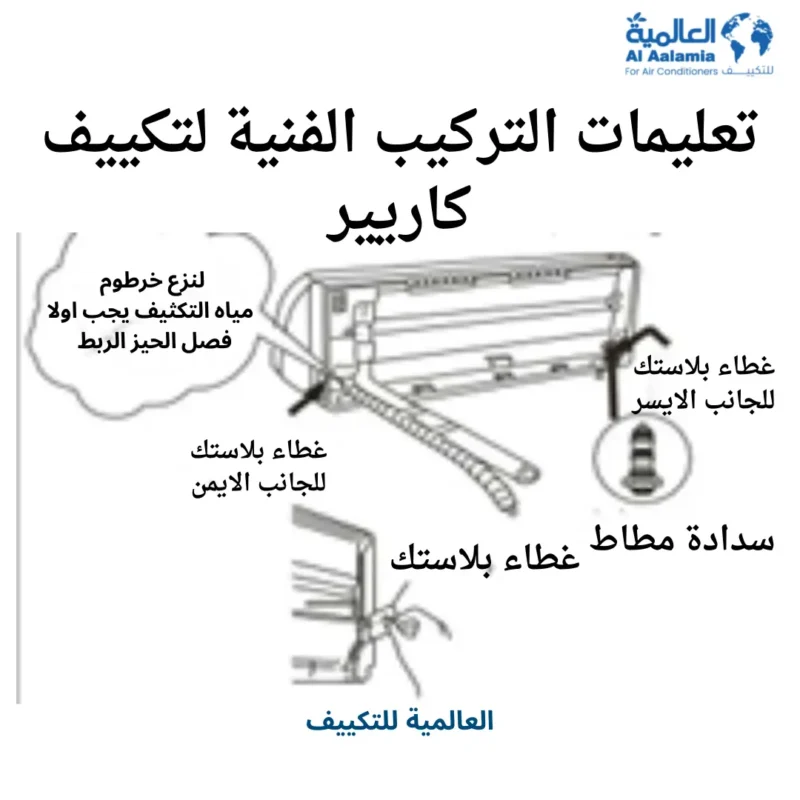

2. تعليمات التركيب الفنية
- تغيير الاتجاه: عند الرغبة في خروج الخرطوم من الجانب (اليمين أو اليسار)، يجب فك الغطاء البلاستيكي الجانبي المخصص لذلك.
- سد المخارج غير المستخدمة: في حال اختيار جهة واحدة للصرف، يجب التأكد من سد المخرج الآخر باستخدام السدادة المطاطية المرفقة مع الجهاز وربطها جيداً لضمان عدم حدوث تسريب مياه.
- توصية موديل 12K: يفضل صرف مياه التكثيف لهذا الموديل من جهة الجانب الأيسر أو من خلف الوحدة جهة اليسار.
3. تجميع الحزمة والعزل
تؤكد شركة العالمية للتكييف على ضرورة اتباع الطريقة الصحيحة في تجميع التوصيلات:
- ترتيب الحزمة: يجب وضع خرطوم تصريف المياه في أسفل الحزمة (أسفل مواسير الفريون والكابلات).
- الميل: يجب أن يوضع الخرطوم بميل لأسفل يسمح بمرور المياه بسهولة؛ حيث إن وضعه في أعلى الحزمة يؤدي إلى صعوبة التصريف وتراكم المياه داخل الوحدة.
- العزل النهائي: يتم عزل مواسير الفريون، كابل الكهرباء، وخرطوم التصريف معاً باستخدام الشريط العازل (الريبون) بشكل منتظم كما هو موضح بالرسم.
تنبيهات فنية من العالمية للتكييف لضمان جودة الصرف
- لا يسمح بخروج مواسير الفريون من خلف يسار الوحدة الداخلية.
- يجب التأكد من عزل مواسير الفريون كاملة من الوحدة الداخلية وصولاً إلى الوحدة الخارجية لمنع تكثف الرطوبة عليها.
- يجب عدم لف أسلاك الكهرباء على مواسير الفريون، بل يتم مدها بشكل منتظم داخل الحزمة.
دليل للممارسات الصحيحة والخاطئة في صرف مياه التكثيف كاريير
ثماني قواعد ذهبية لضمان سلامة نظام التصريف
1. ضوابط الميل والارتفاع
- الميل التدريجي: يجب أن يميل خرطوم التصريف تدريجياً إلى أسفل ناحية مخرج التصريف لضمان انسياب المياه للخارج بفعل الجاذبية.
- منع الارتفاع: يجب تجنب توجيه نهاية خرطوم التصريف إلى أعلى أبداً، لأن ذلك سيؤدي إلى إعاقة تصريف المياه وتراكمها داخل الجهاز.
- لنهاية الحرة: يجب تجنب وضع نهاية الخرطوم داخل مياه الصرف مباشرة؛ لضمان عدم حدوث تساقط للمياه من الوحدة الداخلية نتيجة الضغط العكسي.
2. محاذير مصيدة المياه (S-Trap)
- تجنب المصائد المفردة: يجب تجنب تشكيل أي “مصيدة” (انحناء على شكل حرف U) في مسار الخرطوم، لأنها تتسبب في احتباس المياه وتسريبها داخل الغرفة.
- تجنب المصائد المزدوجة: يمنع تماماً تشكيل مصيدة مزدوجة في مسار واحد؛ لتجنب حدوث انحباس للهواء والروائح.
3. جودة المسار والانسداد
- الالتواءات والزويا: يجب مراعاة عدم وجود التواءات أو انحناءات حادة في الخرطوم، سواء كانت راسية أو أفقية، لأنها تعوق حركة المياه وتجمع الرواسب.
- الفراغ الهوائي: الالتواءات تتسبب في وجود “هواء راكد” داخل الخرطوم، مما يمنع انسيابية الصرف.
4. الربط بصرف المبنى والاختبار النهائي
- التوصيل بالبالوعة: عند التوصيل المباشر ببالوعة الصرف، يجب تجنب الارتفاعات العالية دون عمل مصيدة ريحة (سيفون) محسوبة جيداً لضمان سهولة التصريف ومنع ارتداد الروائح.
- الاختبار العملي: تنصحكم العالمية للتكييف بإجراء الاختبار النهائي عن طريق صب بعض الماء داخل حوض صرف الوحدة الداخلية والتأكد من جودة التصريف وعدم وجود تسريب من أي أجزاء أخرى.
نصيحة الخبراء من العالمية للتكييف
إن إهمال ميل خرطوم الصرف أو السماح بوجود التواء بسيط فيه هو السبب رقم 1 في "تنقيط" المكيفات داخل الغرف بعد فترة من التشغيل. الالتزام بهذه القواعد يحمي أثاث منزلك وديكوراتك من تلف المياه
