خطوات تركيب وحدة كاريير الخارجية ووصلات الفريون
لقد تحدثنا في المقالة السابقة عن تجهيز وتركيب الوحدة الداخلية وضبط الوصلات، ونستكمل في هذه المقالة بالتركيز على تركيب الوحدة الخارجية، تجميع التحميلة الحائطية، وتوصيل وصلات مواسير الفريون وفق المعايير الفنية.
تركيب الوحدة الخارجية (خطوات التجهيز قبل التركيب)
تبدأ عملية التعامل مع الوحدة الخارجية باتباع الخطوات الوقائية والفنية التالية لضمان سلامة الجهاز:
- وضعية الوحدة: يجب وضع كرتونة الوحدة الخارجية بوضع رأسي صحيح كما هو مبين بالرسومات التوضيحية على العبوة.
- رفع الوحدة: يتم رفع الوحدة من الكرتونة بحذر، مع التأكد من عدم إمالتها بشكل كبير للحفاظ على استقرار زيت الكومبريسور.
- فك غطاء الكهرباء: يتم فك مسمار تثبيت غطاء علبة الكهرباء (رقم 1) ثم فك الغطاء نفسه (رقم 2) للوصول إلى أطراف التوصيل.
تعتبر كفاءة التبريد المثالية في أجهزة كاريير مرتبطة ارتباطاً وثيقاً بدقة التركيب، ولضمان أقصى استفادة من جهازك، سنوضح لك بالتفصيل خطوات تركيب وحدة كاريير الخارجية ووصلات الفريون. سنبدأ بتجميع التحميلة الحائطية (الكابولي) وننتقل إلى الفنيات الخاصة بربط مواسير النحاس لضمان أداء يدوم طويلاً

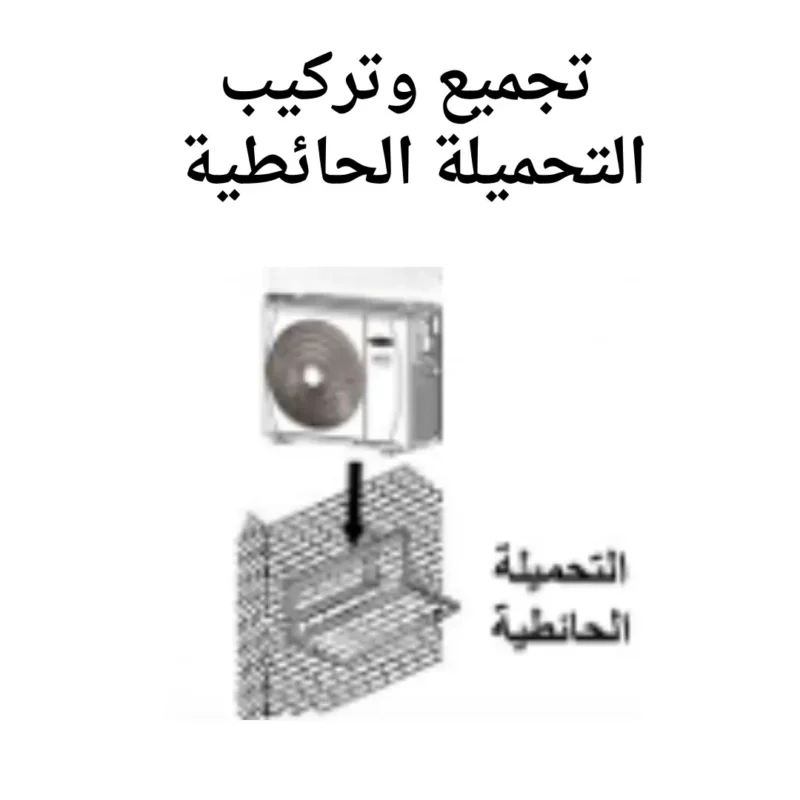

تثبيت حامل وحدة كاريير الخارجية (التحميلة الحائطية)
التفاصيل الفنية الكاملة لأجزاء التحميلة (الكابولي) وكيفية تجميعها لضمان تثبيت وحدة كاريير الخارجية و آمن لجهاز الـ تكييف كاريير
1. قائمة أجزاء التحميلة الحائطية
تتكون التحميلة من الأجزاء التالية:
- الجانب الأيمن والأيسر: قطعة لكل جانب (الإجمالي 2).
- الزاوية الخلفية: قطعة واحدة.
- الزاوية الأمامية والعلوية: قطعتان.
- طقم التثبيت: يتضمن صواميل، وردات سوستة، ومسامير (بواقع 10 قطع من كل نوع + 1 احتياطي).
2. خطوات تجميع أجزاء التحميلة الحائطية
يتم التجميع وفق التسلسل الفني التالي:
1. تثبيت الزاوية الخلفية (رقم 3): تربط مع كل من الجانب الأيمن (رقم 1) والجانب الأيس (رقم 2) باستخدام مسمارين ووردتين وصامولتين لكل جانب.
2. تثبيت الزاوية الأمامية (رقم 4): تربط مع الجانبين الأيمن والأيسر باستخدام 4 مسامير ووردات وصواميل.
3. تثبيت الزاوية العلوية (رقم 4): تربط مع الجانبين الأيمن والأيسر باستخدام 4 مسامير ووردات وصواميل لضمان متانة الهيكل.
3. الأبعاد والبيانات الفنية الهامة
الأبعاد الكلية للتحميلة (مم): العرض 984، الارتفاع 561، والعمق 466.
ملاحظات الربط:
- يجب التأكد من وضع الوردة قبل الصامولة.
- يجب إحكام ربط الصامولة حتى تصبح الوردة مستوية تماماً.
- يُفضل استخدام مفتاح عزم للربط بحيث يكون عزم الربط 5.7 نيوتن متر.
- يجب التأكد من أن التجميع النهائي مستوٍ ومطابق للشكل الموضح بالرسم قبل التثبيت على الحائ
4. خيارات التركيب النهائي
- التركيب الحائطي: تُثبت التحميلة على الحائط بحيث تكون مستوية، ثم توضع الوحدة الخارجية فوقها.
- التركيب الأرضي: في حالة عدم التثبيت على الحائط، توضع الوحدة الخارجية مباشرة على “التحميلة الأرضية” المخصصة للأسطح.
توصيل مواسير فريون R410A لتكييف كاريير: الربط الصحيح
- نصائح فنية والتحذيرات الهامة التي يجب على فني الـ تكييف الالتزام بها عند التعامل مع هذا النوع من الفريون
1. خصائص فريون R410A الفنية
- صديق للبيئة: يتميز فريون R410A بأنه لا يؤثر على طبقة الأوزون.
- الضغط التشغيلي: يعمل هذا الفريون عند ضغوط أعلى من فريون R22 بمقدار يتراوح بين 50% إلى 70%.
- تمييز الأسطوانة: يكون لون أسطوانة فريون R410A هو اللون الوردي.
- طريقة الشحن: يجب التأكد من وضع أسطوانة الفريون بشكل يسمح بسريان الفريون في الحالة السائلة فقط.
2. اشتراطات المعدات وقطع الغيار
- توافق المعدات: يجب التأكد من أن معدات التركيب والخدمة والصيانة مصممة خصيصاً للاستخدام مع فريون R410A.
- قطع الغيار: يجب استخدام قطع غيار مصممة حصرياً لهذا النوع من الفريون.
- معدات الاسترجاع: يجب استخدام معدة استرجاع فريون مصممة لـ R410A، ويحظر تماماً استخدام معدات استرجاع فريون R22.
3. تعليمات الصيانة والوقاية من الرطوبة
- زيوت التبريد: فريون R410A صالح للاستخدام فقط مع زيوت التبريد المحددة من قِبل صانع الضاغط (الكومبريسور).
- حماية الزيت: يجب عدم تعرض زيت الوحدة الخارجية للهواء الخارجي لفترات طويلة لأن الزيت يمتص الرطوبة بسرعة عالية.
- تفريغ الهواء: يجب عدم تعرض دائرة الفريون للهواء الخارجي عند إجراء عملية تفريغ الهواء (الفاكيوم)، ويفضل استخدام مجفف Filter Drier في موقع التركيب.
- منع الانبعاثات: يحظر تماماً طرد فريون R410A في الهواء الجوي.
- عمليات الخدمة: في حالة إجراء صيانة للجهاز، يتم شحن الفريون دائماً في الحالة السائلة.
خريطة ترتيب أعمال توصيل وصلات مواسير الفريون
- تجهيز المواسير بالفلير: يتم تنفيذ هذه الخطوة في حالة استخدام مواسير غير مجهزة مسبقاً، حيث يتم عمل “شفة الفلير” لضمان إحكام الربط.
- توصيل المواسير: ربط وصلات مواسير الفريون بين الوحدتين الداخلية والخارجية باستخدام المفاتيح المخصصة.
- سحب الهواء (الفاكيوم): استخدام طلمبة الفاكيوم لسحب الهواء والرطوبة من داخل الوصلات والوحدة الداخلية لضمان نقاء دائرة التبريد.
- فتح المحابس: بعد التأكد من تفريغ الهواء، يتم فتح محابس الغاز في الوحدة الخارجية للسماح للفريون بالتدفق في الدائرة.
- اختبار تسريب الفريون: فحص جميع نقاط الربط والصواميل باستخدام الرغوة أو كاشف التسريب لضمان عدم وجود أي فقد في الغاز.
- عزل المواسير: تغليف المواسير بالعازل الحراري والشريط اللاصق لحمايتها من العوامل الجوية ومنع فقد الطاقة الحرارية.
تذكير فني بخصائص فريون R410A قبل البدء في التوصيل
- الضغط: يعمل عند ضغوط أعلى بنسبة 50% – 70% من فريون R22.
- الشحن: يجب أن يتم دائماً في الحالة السائلة.
- الأسطوانة: تمتاز باللون الوردي.
- البيئة: فريون صديق للبيئة ولا يؤثر على طبقة الأوزون
الأماكن المتاحة لخروج مواسير الفريون والوصلات من الوحدة الداخلية
تتميز الوحدة الداخلية لتكييف كاريير بتصميم ذكي يمنح الفني مرونة كاملة عند اختيار مسار الخروج، بما يتناسب مع ديكور الغرفة ومكان الفتحة الحائطية. إليك الأماكن الأربعة المحددة التي صُممت خصيصاً لتمرير مواسير الفريون، الكابلات الكهربائية، وخرطوم الصرف بسلاسة
1. خيارات مسار خروج الوصلات
يتم اختيار مكان الخروج الذي يسمح بسهولة الوصول إلى نهايات الوصلات لإجراء اختبار تسريب الفريون، وتسهيل عمليات الخدمة والصيانة اللاحقة. الأماكن هي:
1. من خلف الوحدة على اليمين: تمرير الوصلات مباشرة عبر الحائط من الجهة اليمنى الخلفية.
2. من خلف الوحدة على اليسار: تمرير الوصلات مباشرة عبر الحائط من الجهة اليسرى الخلفية.
3. من جانب الوحدة على اليمين: خروج الوصلات بشكل جانبي من الطرف الأيمن للجهاز.
4. من جانب الوحدة على اليسار: خروج الوصلات بشكل جانبي من الطرف الأيسر للجهاز.
2. ملاحظات فنية هامة للتركيب
- غطاء تثبيت المواسير: يوجد غطاء مخصص لتثبيت مواسير كويل الوحدة الداخلية (رقم 5 في الرسم) لضمان استقرارها.
- التجهيز الجانبي: عند اختيار خروج المواسير من جانب الوحدة (سواء اليمين أو اليسار)، يجب فك الغطاء البلاستيكي الجانبي المخصص لذلك حسب حاجة التركيب.

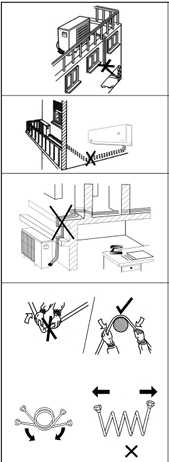

ضوابط توصيل دائرة الفريون والمعايير الفنية لربط المواسير
مجموعة من الضوابط والمحاذير التي يجب على الفني مراعاتها في وحدة كاريير الخارجية لتجنب أعطال جهاز الـ تكييف:
1. كفاءة التبريد والمسافات الفنية
- الارتفاع الرأسي: يجب تجنب الارتفاع الزائد عن الحد المسموح به بين الوحدتين الخارجية والداخلية لتفادي تقليل كفاءة تبريد الجهاز.
- المسافة الأفقية: يجب تجنب المسافات الزائدة عن الحد في أطوال المواسير بين الوحدتين للحفاظ على كفاءة دورة التبريد.
- الانحناءات: يجب تجنب عمل انحناءات كثيرة في وصلات مواسير الفريون عند توصيلها لضمان انسيابية حركة الغاز.
2. إرشادات التعامل مع مواسير النحاس
- الفرد والقياس: يجب فرد الوصلات بعناية قبل التوصيل، مع مراعاة احتساب جميع المنحنيات عند حساب أطوال الوصلات الكلية.
- النظافة والحماية: يحظر إزالة الأغطية البلاستيكية المانعة للأتربة من على المواسير أو “الكابلنج” إلا لحظة التوصيل الفعلي للحفاظ على نظافة الدائرة الداخلية.
- تشكيل المواسير: يجب تجنب حدوث أي “خسف” أو اعوجاج حاد أثناء تشكيل المواسير.
- نصف قطر الانحناء: يجب ألا يقل نصف قطر ثني المواسير عن 100 مم لتفادي تلف النحاس أو انسداده.
- تجنب التصلب: يحظر ثني المواسير وفردها بشكل متكرر في نفس المنطقة، لأن ذلك يؤدي لتصلب النحاس وصعوبة تشكيله أو تعرضه للكسر.
المعايير الهندسية لتوصيل دائرة التبريد في تكييفات كاريير (R410A)
التطبيق في ربط مواسير النحاس لضمان إحكام دائرة التبريد ومنع تسريب فريون R410A عالي الضغط.
1. التعامل مع العازل أثناء ثني المواسير
- عند الحاجة لعمل ثني في الوصلات، يجب قطع العازل الحراري عند منطقة الثني وإزاحته جانباً حتى يتم الانتهاء من عملية الثني.
- بعد الثني، يتم إرجاع العازل إلى مكانه الأصلي واستخدام شريط لاصق لإغلاقه.
- الغرض الفني: التأكد بالعين المجردة من عدم وجود أي “خسف” أو كسر في مواسير النحاس تحت العازل قبل إغلاقها
2. إدارة أطوال المواسير الزائدة
- في حال وجود طول زائد في وصلات المواسير بعد تركيبها، يجب لف هذا الطول الزائد في الاتجاه الأفقي فقط.
- تحذير هام: يحظر تماماً لف الطول الزائد في الاتجاه الرأسي، لأن ذلك يعوق عملية “رجوع الزيت” إلى الضاغط، مما قد يؤدي لتلفه مبكراً.
3. إحكام الربط ومنع التسريب
- يجب تجنب عدم الربط الجيد (الربط الضعيف) لوصلات الفريون بعد توصيلها بكل من الوحدتين الخارجية والداخلية.
- الهدف: تفادي حدوث أي حالة تسريب لغاز الفريون، وهو ما يضمن استمرارية كفاءة التبريد ويحمي البيئة.
اختبار التسريب وعزل وصلات مواسير الفريون
تكييف سبليت فري اير بارد، 1.5 حصان، ابيض – FR-12CR – New Relax
في المخزن
تكييف فريش سبليت 1.5 حصان بارد تربو FUFW12 C/IW-AG-FUFW12 C/O-X2
في المخزن
تكييف هاير اسبليت 1.5 حصان بارد سمارت كول HSU-12KCROOC
في المخزن
تكييف تورنيدو اسبليت 1.5 حصان بارد تبريد سريع أبيض TH-C12BEE
في المخزن
خطوات التأكد من إحكام الربط عبر اختبار التسريب الدقيق وطريقة العزل الحراري للمواسير لضمان أعلى كفاءة تبريد ومنع تكثف المياه
1. اختبار التنفيس (التسريب)
بعد الانتهاء من كافة أعمال توصيل مواسير الفريون بين الوحدتين الداخلية والخارجية، يجب القيام بالآتي:
- إجراء كشف عام ودقيق على كافة نقاط الربط (الكابلنج).
- استخدام جهاز كاشف التسريب المتخصص أو طريقة “رغوة الصابون السائل”.
- التأكد التام من عدم وجود أي تسريب لشحنة الفريون قبل الانتقال للخطوة التالية
2. عزل وصلات مواسير الفريون
تعد هذه الخطوة أساسية لتوفير الطاقة في تكييف كاريير ومنع تكثف المياه، وتتم وفق الضوابط التالية:
- نوع العزل: يجب استخدام مادة عزل ذات جودة عالية، تمتاز بمقاومة الحريق وعدم امتصاص الرطوبة وسهولة الاستخدام.
- سمك العزل: يجب ألا يقل سمك مادة العزل عن 9 مم.
- طريقة التنفيذ: يتم تغليف الكابلنج الفلير والمواسير بالعازل، ثم تُربط جيداً باستخدام الشريط اللاصق، مع مراعاة عدم تعريضها لضغط زائد من الرباط لعدم التأثير على كفاءة العزل.
تحذيرات فنية هامة (بعد العزل)
- منع الثني: يحظر تماماً محاولة ثني المواسير بعد الانتهاء من عزلها، وخصوصاً في المنحنيات الضيقة، لتجنب إتلافها أو خسفها دون ملاحظة ذلك.
- معالجة العيوب: يجب معالجة أي عيب يظهر في مادة العزل فوراً
- منع التكثيف: الالتزام بجودة العزل يضمن عدم تساقط مياه التكثيف الناتجة عن برودة المواسير.
تابع القراءة لمعرفة التفاصيل
بعد أن أكملنا تركيب الوحدة الداخلية والخارجية وضبط الوصلات الأساسية، ننتقل في المقالة التالية إلى دليل تركيب مواسير الفريون لكل موديل لضمان كفاءة التبريد وحماية أجزاء الجهاز
